CT PTの器械変圧器テストは軽量の出力0-12Aを置いた

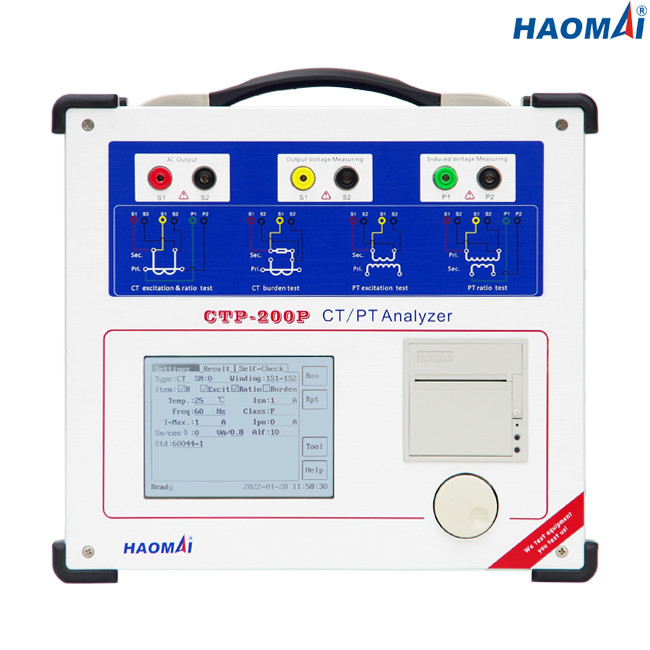

普遍的なCTおよびPTのテスター



モデル:CTP-200P

普遍的なCTおよびPTのテスターCTP-200Pは実用的なシステムに取付けられているCTおよびPTをテストするように設計されている軽量分野の携帯用器械である。それは多くの定期的な研修会テストに使用することができ、また実地にテストする。

普遍的なCTおよびPTのテスターCTP-200Pはメーターで計るCTsをテストすることができたり、しかしまた比率のために保護CTsおよび正常な重荷で標準IEC61869-2、IEC60044-1,60044-6およびIEEE/ANSI C57.13に従ってフェーズ・エラーをテストできる。

ローカル・テスト モードでは、オペレータはテストされるべき項目についての情報を入れるのにフロント・パネルの特許を取られた多機能の回転式マウスを使用できる。日光の読解可能な5.7インチLCDスクリーン表示鍵情報および最終テストの結果。

PCのフル オートのテストのためにCTPソフトウェアの版を取付けることを、各CTP-200Pの単位はと来る。CTPソフトウェアはオペレーティング システムWindows 10のPCで動くように設計されている。



主な特長

●保護CTs、測定のCTs、PR/PX CTs、TPS/TPX/TPY/TPZ CTsおよび誘導PTSをテストすることできる

●低頻度の測定法に基づくテスト刺激特徴および間違いのカーブ

●測定の比率、極性、比率の間違いおよび電圧方法に基づく段階の変位の間違い

●Adoptキーパッドを取り替えるために多機能の回転式マウスの特許を取った

●表示のためのスクリーン5.7インチのLCD採用しなさい

●DSP、腕および埋め込まれたLINUX操作システムを採用しなさい

●ローカル・テストおよび利用できるPC遠隔テスト両方

●より高い測定の正確さ:0.05%

●最高。40kVまでのCTのテストされた膝点の電圧

●CTの自動消磁

●作り付けのサーマル プリンターによる印刷物の試験結果直接

●（9kg/19.84 lbs）容易な輸送のために小さく、軽量



技術的なデータ

●テスト標準:IEC61869-2 （IEC60044-1,60044-6）、IEC61869-3 （IEC60044-2）、IEEE/ANSI C57.13

●最高の膝の電圧測定:40kV

●出力範囲:

電圧:0~180V （RMS）

現在:0~12A （RMS）、36A （ピーク値）

●電圧測定の正確さ:±0.05%

●CTの比率の測定:

範囲:1~30000

正確さ:±0.05%

●PTの比率の測定:

範囲:1~10000

正確さ:±0.05%

●段階の測定:

正確さ:±2min

決断:0.01min

●二次巻く抵抗の測定:

範囲:0~300Ω

正確さ:0.1%±1mΩ

●重荷の測定:

範囲:0~300VA

正確さ:0.1%±0.1VA

●記憶容量:>3000グループの試験結果

●電源

わずかな入力電圧	カスタマイズされて（AC220V/230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



●環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



●雑多

重量	9kg （19.84 lbs）
次元（ハンドルなしのW X H X D、）	340×300×150mm （13.39x11.81x5.91）
関係の港	2つのUSB2.0港、1つのCOMポート



普遍的なCTおよびPTのテスターCTP-200Pはエンジニアのための強力な、信頼できる用具サブステーションの変流器および電圧変圧器をテストするためにである。
