ISO9001自動器械変圧器テストは36Aを多機能置いた

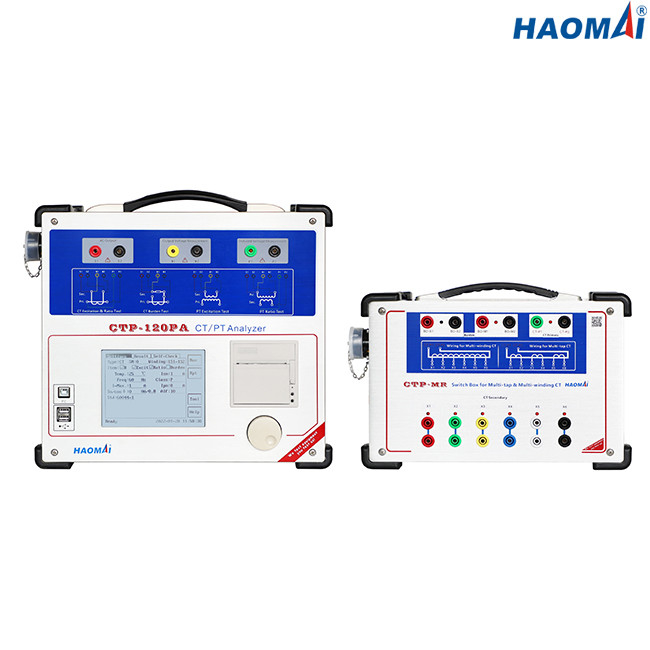

フル オートCT/VTの試験制度



モデル:CTP-120PA

CT/VTの試験制度CTP-120PAは特にCTs、VTsおよび結合された変圧器をテストするために設計されているフル オートの流れおよび電圧変圧器の試験制度、である。

CTP-120PAはこのように回ただおよびそれ以上の手操作の必要性なしで6個までの蛇口を直接接続することを割り当てる複数の蛇口の配電箱によるより速いテストを装置の関係作られる1与える。

CTP-120PAによって行われる主要なテストは次のとおりである:刺激、正確さ、比率及びフェーズ・エラー、抵抗および重荷および彼らはすべてユーザーの介在なしでフル オート モードで、実行される。すべてのテストは流れおよび電圧の発生によって行われる。

すべての機能性は屋外の環境のためにそしてラップトップなしで設計されている日光の5.7インチ読解可能なTFT LCDスクリーン表示、特許を取られた多機能の回転式マウス、腕および埋め込まれたLINUX操作システムによって管理される。

試験結果はローカル メモリで保たれ、PCにUSBのフラッシュ ディスクで移ることができる。



主な特長

●現在、電圧および結合された変圧器をテストすることできる

●主要なテストは行った:比率及びフェーズ・エラー、極性、刺激、抵抗、正確さ、重荷

●選択可能なテスト標準:IEC61869-2、IEC60044-1,60044-6、IEC61869-3、IEC60044-2、IEEE/ANSI C57.13

●CTの行動を記述する複数の蛇口の配電箱

●Adoptキーパッドを取り替えるために多機能の回転式マウスの特許を取った

●日光の読解可能な5.7インチLCDスクリーンを採用しなさい

●DSP、腕および埋め込まれたLINUX操作システムを採用しなさい

●ローカル・テストおよび利用できるPC遠隔テスト両方

●より高い測定の正確さ:0.05%

●CTの自動消磁

●作り付けのサーマル プリンターによる印刷物の試験結果直接

●USBのフラッシュ ディスクで試験結果をダウンロードすることできる

●（9kg/19.84 lbs）容易な輸送のために小さく、軽量



技術的なデータ

●テスト標準:IEC61869-2、IEC60044-1,60044-6、IEC61869-3、IEC60044-2、IEEE/ANSI C57.13

●最高の膝の電圧測定:40kV

●出力範囲:

電圧:0~180V （RMS）

現在:0~12A （RMS）、36A （ピーク値）

●電圧測定の正確さ:±0.05%

●CTの比率の測定:

範囲:1~30000

正確さ:±0.05%

●PTの比率の測定:

範囲:1~10000

正確さ:±0.05%

●段階の測定:

正確さ:±2min

決断:0.01min

●二次巻く抵抗の測定:

範囲:0~300Ω

正確さ:0.1%±1mΩ

●重荷の測定:

範囲:0~300VA

正確さ:0.1%±0.1VA

●記憶容量:>3000グループの試験結果

●電源

わずかな入力電圧	カスタマイズされて（AC220V/230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



●環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



●雑多

重量	9kg （19.84 lbs）
次元（ハンドルなしのW X H X D、）	340×300×150mm （13.39x11.81x5.91）
関係の港	2つのUSB2.0港、1つのCOMポート



フル オートCT/VTの試験制度CTP-120PAは変流器、電圧変圧器および結合された変圧器をテストするための強力なテスト ツールである。
