軽量CT PTの器械変圧器テストはMultitapの配電箱との40kVを置いた

複数の蛇口の配電箱が付いているCT及びVTの検光子

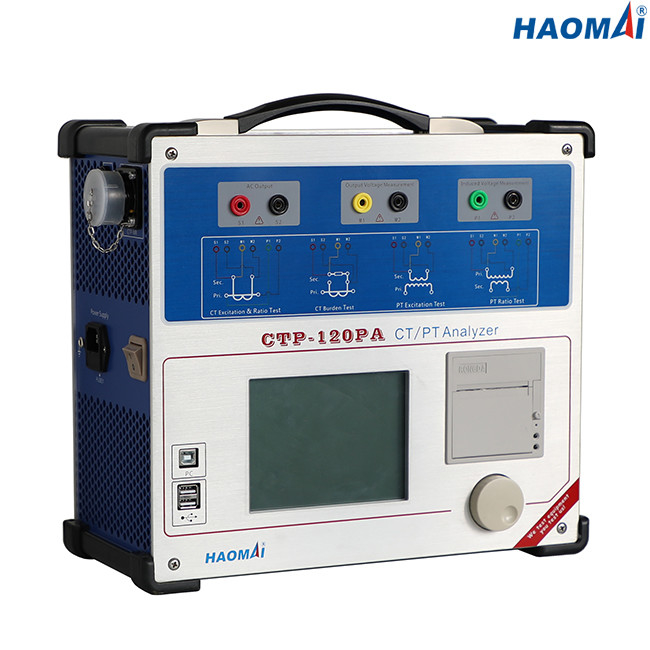

モデル:CTP-120PA

CT及びVTの検光子CTP-120PAは変流器および電圧変圧器を両方テストすることができる軽量および携帯用単位である。

9kg （19.84 lbs）よりより少しでCTP-120PAはまたテストの正確さを提供する非常に携帯用単位である。飽和、比率、極性を行い、変流器の抵抗を巻くことができる、CTP-120PAはまたメーターで計るおよび保護クラスの電圧/潜在的な変圧器のテストに使用することができる。

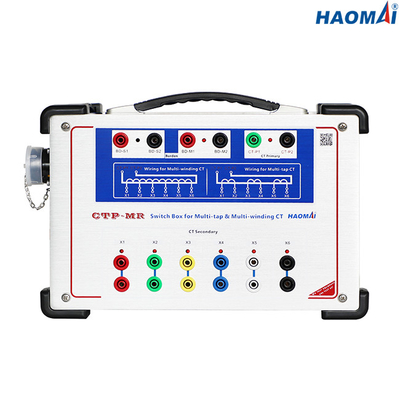

CT及びVTの検光子CTP-120PAは単一自動的にテストおよびCTsおよびVTsに精密器械使用と共にマイクロプロセッサ被制御変数の電圧および現在の出力を複数の比率提供する。装備されていた複数の蛇口の配電箱はテストの複数の蛇口CTsを容易にさせる。それは複数の比率CTに直接接続し、ボタンのそして変更の鉛のない押しとすべての蛇口のダランベールの収束判定法を行う。これは時間をテストすることを非常に減る。

CT及びVTの検光子CTP-120PAは高リゾリューションおよび日光の5.7インチTFT LCDスクリーン表示によって制御することができる。このインターフェイスはユーザーが特許を取られた多機能の回転式マウスを使用して迅速かつ簡単にテストを行うことを可能にする。

CT及びVTの検光子CTP-120PAはまたオペレーティング システムWindowsに基づいてCTPのテスト ソフトウェアを動かすラップトップで制御することができる。



主な特長

●保護CTs、測定のCTsのTPのクラスCTsおよび誘導のVTsをテストすることできる

●低頻度の測定法に基づくテスト刺激特徴および間違いのカーブ

●測定の比率、極性、比率の間違いおよび電圧方法に基づく段階の変位の間違い

●配線をし直す必要性なしで複数の比率CTsを自動的にテストすることができる

●Adoptキーパッドを取り替えるために多機能の回転式マウスの特許を取った

●表示のための5.7インチLCDスクリーンを採用しなさい

●DSP、腕および埋め込まれたLINUX操作システムを採用しなさい

●ローカル・テストおよび利用できるPC遠隔テスト両方

●より高い測定の正確さ:0.05%

●CTの自動消磁

●作り付けのサーマル プリンターによる印刷物の試験結果直接

●（9kg/19.84 lbs）容易な輸送のために小さく、軽量



技術的なデータ

●テスト標準:IEC61869-2、IEC60044-1,60044-6、IEC61869-3、IEC60044-2、IEEE/ANSI C57.13

●最高の膝の電圧測定:40kV

●出力範囲:

電圧:0~180V （RMS）

現在:0~12A （RMS）、36A （ピーク値）

●電圧測定の正確さ:±0.05%

●CTの比率の測定:

範囲:1~30000

正確さ:±0.05%

●PTの比率の測定:

範囲:1~10000

正確さ:±0.05%

●段階の測定:

正確さ:±2min

決断:0.01min

●二次巻く抵抗の測定:

範囲:0~300Ω

正確さ:0.1%±1mΩ

●重荷の測定:

範囲:0~300VA

正確さ:0.1%±0.1VA

●記憶容量:>3000グループの試験結果

●電源

わずかな入力電圧	カスタマイズされて（AC220V/230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



●環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



●雑多

重量	9kg （19.84 lbs）
次元（ハンドルなしのW X H X D、）	340×300×150mm （13.39x11.81x5.91）
関係の港	2つのUSB2.0港、1つのCOMポート



●安全基準、電磁適合性

EMC	プロダクトは電磁適合性（EMC）に付着する指導的な2004/108/EC （セリウム合わせるため）
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
安全	プロダクトは低電圧指導的な2006/95/EC （セリウム合わせるため）に付着する。
	IEC 61010-1



CT及びVTの検光子CTP-120PAは単一の比率および複数の比率CTsをテストするための、また誘導のVTsをテストするための理想的で、独特なテスト ツールである。
