120V 60Hzの変流器の試験装置、携帯用CT VTの検光子

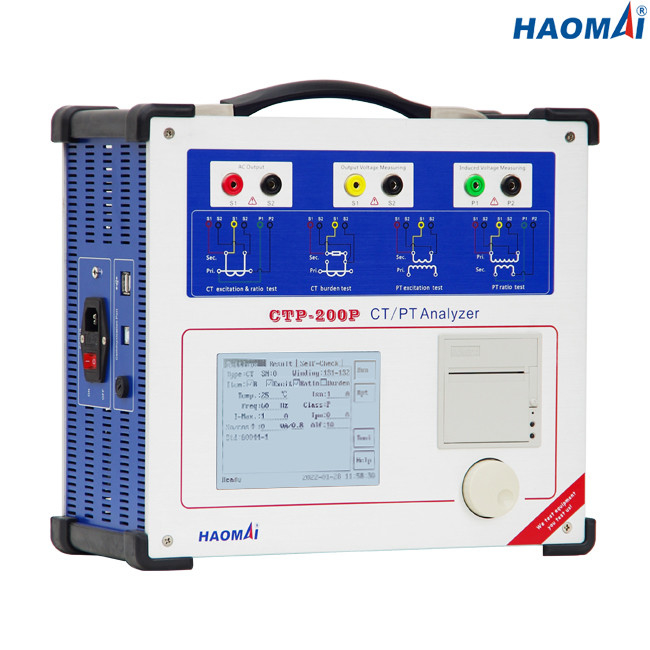

携帯用変流器テスト セット



モデル:CTP-200P

携帯用変流器テスト セットCTP-200Pは自動的に変流器（CT）の関連変数を、刺激特徴のような測定するように設計されていたり比率、極性、巻く抵抗、飽和させた不飽和誘導性、remanenceの変化パーセント、正確さの制限要因（ALF）または器械の保証要因（FS）、二次重荷等回す。

CTP-200Pはまた断固としたな試験結果を用いるテストの後で自由で調節可能な重荷および第一次流れで比率、二次時定数、ALFおよびFSのシミュレーションをまた可能にする。

携帯用変流器テストはまたCTP-200Pを支える電圧変圧器（VT）テストを置いた。VTの比率、極性、刺激特徴および巻く抵抗はテストすることができる。

携帯用変流器テストはCTP-200Pを高圧サブステーションの電気騒音干渉に険しく、免疫がある置いた。



主な特長

●保護CTs、測定のCTs、PR/PX CTs、IEC61869-2、IEC60044-1,60044-6、IEC61869-3、IEC60044-2、IEEE/ANSI C57.13で定義されるTPS/TPX/TPY/TPZ CTsおよび誘導のVTsをテストすることできる

●低頻度の測定法に基づくテスト刺激特徴および間違いのカーブ

●測定の比率、極性、比率の間違いおよび電圧方法に基づく段階の変位の間違い

●Adoptキーパッドを取り替えるために多機能の回転式マウスの特許を取った

●表示のための日光読解可能な5.7-inche LCDのスクリーン

●DSP、腕および埋め込まれたLINUX操作システムを採用しなさい

●ローカル・テストおよび利用できるPC遠隔テスト両方

●より高い測定の正確さ:0.05%

●最高。40kVまでのCTのテストされた膝点の電圧

●二次重荷テストを行う

●CTの自動消磁

●作り付けのサーマル プリンターによる印刷物の試験結果直接

●（9kg/19.84 lbs）容易な輸送のために小さく、軽量



技術的なデータ

●テスト標準:IEC61869-2、IEC60044-1,60044-6、IEC61869-3、IEC60044-2、IEEE/ANSI C57.13

●最高の膝の電圧測定:40kV

●出力範囲:

電圧:0~180V （RMS）

現在:0~12A （RMS）、36A （ピーク値）

●電圧測定の正確さ:±0.05%

●CTの比率の測定:

範囲:1~30000

正確さ:±0.05%

●PTの比率の測定:

範囲:1~10000

正確さ:±0.05%

●段階の測定:

正確さ:±2min

決断:0.01min

●二次巻く抵抗の測定:

範囲:0~300Ω

正確さ:0.1%±1mΩ

●重荷の測定:

範囲:0~300VA

正確さ:0.1%±0.1VA

●記憶容量:>3000グループの試験結果

●電源

わずかな入力電圧	カスタマイズされて（AC220V/230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



●環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



●雑多

重量	9kg （19.84 lbs）
次元（ハンドルなしのW X H X D、）	340×300×150mm （13.39x11.81x5.91）
関係の港	2つのUSB2.0港、1つのCOMポート



携帯用変流器テストのソフトウェアはCTP-200Pをオペレーティング システムWindowsのPCで動ける置いた。無料でソフトウェア・バージョンを改善するために。



携帯用変流器テスト セットCTP-200Pは側面のハンドルと車輪および引き込み式のハンドルとの携帯用の、衝撃および振動抵抗のエンクロージャで収容される。
