| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015, Calibration Report |
| モデル番号: | RELAYSTAR-S60 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+合板の場合 |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | リレー テスター、リレー テスト キット、二次注入テスト セット | 現在の出力: | 6x0… 30A |
|---|---|---|---|
| 電圧出力: | 6x0… 150V | 出力正確さ: | AC出力のための≤0.1% |
| 操作: | 位置指定モード+ PCモード | 重量: | 10.6kg （26.37 lb） |
| ハイライト: | 超小型軽量マシンのリレー試験制度,軽量のリレー試験制度,IEC 61010-1の保護リレー試験装置 |
||

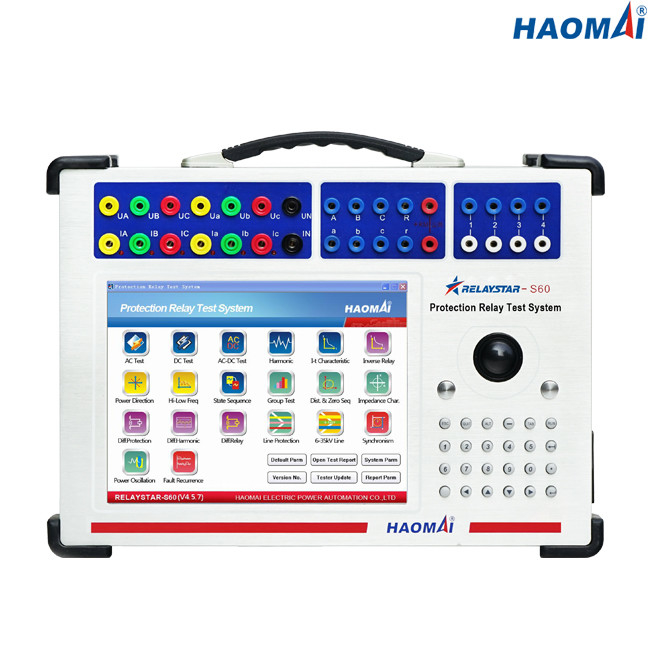

超小型軽量マシン6段階のリレー試験制度
モデル:RELAYSTAR-S60
RELAYSTAR-S60は作動の取付けの電気機械の、ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレーの性能の証明のテストを提供するultra-portable保護リレー試験制度である。
RELAYSTAR-S60は屋内および屋外の環境で作動するいろいろ保護リレーをテストするために適した険しいテスト セットである。単位の人間工学的の設計および直観的なコントロール パネルのレイアウトはそれをほとんど訓練がある1回目のユーザーにとって理想的にさせる。
主な特長:
1) 6段階の流れ（6×30A） + 6段階の電圧（6×150V）出力
2) 10.4インチLCDスクリーンが付いている埋め込まれた産業PC
3) 便利なフロント・パネルの表示はテストの間に活動的な電圧/現在の広さおよび段階の価値を示す
4) 1Aおよび5A防御装置のアナログのテスト
5) 州のシミュレーションおよび一時的なテストを行いなさい
6) COMTRADEの視聴者およびプレーバック
7) より低い重量:唯一の10.6kg （26.37 lb）
技術的なデータ
現在の発電機
| 範囲の配置 | 6段階AC （L-N） | 6x0… 30A |
| 3-phase AC （L-N） | 3x0… 60A | |
| 1段階AC （LL-LN） | 1x0… 180A | |
| DC （L-N） | 6x0… ±10 A | |
| 力 | 6段階AC （L-N） | 30Aの6x200VA |
| 3-phase AC （L-N） | 60Aの3x300VA | |
| 1段階AC （LL-LN） | 180Aの1x600VA | |
| DC （L-N） | 10Aの6x100VA | |
| 正確さ | AC:±1mA （≤0.2A）、≤0.1% （0.2~30A） | |
| DC:±5mA （0.2~0.5A）、≤0.2% （0.5~10A） | ||
| 決断 | 1mA | |
電圧発電機
| 範囲の配置 | 6段階AC （L-N） | 6x0… 150V |
| 3-phase AC （L-N） | 3x0… 300V | |
| DC （L-N） | 6x0… ±160V | |
| 力 | 6段階AC （L-N） | 150Vの6x60VA |
| 3-phase AC （L-N） | 300Vの3x100VA | |
| DC （L-N） | 160Vの6x60VA | |
| 正確さ | AC:±2mV （0.2~2V）、≤0.1% （2~150V） | |
| DC:±10mV （0.5~5V）、≤0.2% （5~160V） | ||
| 決断 | 1mV | |
二進入力
| 数 | 8 |
| 入れられた特徴 | 遊んでいる接触か潜在性なしの接触 |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
| 最高。測定の時間 | 999999.999s |
| 時間の正確さ | ±1ms |
| 時間決断 | 1ms |
二進出力
| 数 | 4 |
| タイプ | 遊んでいる接触 |
| 壊れ目容量 | 250VAC/0.5A、250VDC/0.2A |
概要の発電機
| 頻度 | 範囲:0~1200Hz |
| 正確さ:<1mhz> | |
| 決断:0.001Hz | |
| 段階 | 範囲:-360° ~+360° |
| 正確さ:0.1° | |
| 決断:0.01° | |
| 倍音 | 重ね合わせの順序:2~24回 |
| ゆがみ:≤0.5% |
電源
| わずかな入力電圧 | カスタマイズされて（AC 220V/230V/120V±10%の1段階） |
| わずかな頻度 | 50/60のHz |
| 評価される流れ | 115Vの230V/12Aの10A |
| 関係 | 標準的なACソケット（IEC 60320） |
環境条件
| 操作の温度 | 0の… +50 °C （+32… +122 °F） |
| 保管温度 | -25… +70 °C （- 13… +158 °F） |
| 湿気範囲 | 相対湿度5… 95%、不凝縮 |
| 振動 | IEC 60068-2-6 （10の… 150のHzの20m/s2） |
雑多
| 重量 | 10.6kg （26.37 lb） |
| 次元（ハンドルなしのW X H X D、） | 350×250×120mm （13.78x9.84x4.72） |
| 関係の港 | 2つのUSB2.0港、1つのイーサネット ポート |
安全基準、電磁適合性
| EMC | プロダクトは電磁適合性（EMC）に付着する指導的な2004/108/EC （セリウム合わせるため） |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| 安全 | プロダクトは低電圧指導的な2006/95/EC （セリウム合わせるため）に付着する。 |
| IEC 61010-1 |
超小型軽量マシン6段階のリレー試験制度RELAYSTAR-S60は場所でテストする保護リレーを行うテストし、依託エンジニアのための優秀な選択である。
超小型軽量マシン6段階のリレー試験制度RELAYSTAR-S60はsuper-smallサイズによるユーザーのために運び、大いに重量10.6kg （26.37 lb）を下げてかなり便利である。
超小型軽量マシン6段階のリレー試験制度RELAYSTAR-S60は可能ANSI/IEEEの条件に従って次として保護リレーをのすべての生成そしてタイプ テストするためにである。
| ANSI/IEEEいいえ。 | 装置か機能名 |
| 2 | タイム・ディレイ凝視 |
| 3 | 点検するまたは連結リレー |
| 7 | 率の変更のリレー |
| 13 | 同期速度装置 |
| 15 | 速度か頻度の一致装置 |
| 16 | データ通信装置 |
| 18 | 装置を加速するか、または減速する |
| 21 | 間隔のリレー |
| 24 | Hertzのリレーごとのボルト |
| 25 | 合わせるか、または同時性点検装置 |
| 27 | 低電圧リレー |
| 30 | アナンシエーター リレー |
| 32 | 方向力のリレー |
| 36 | 極性か分極の電圧装置 |
| 37 | 底流かUnderpowerのリレー |
| 40 | 分野のリレー |
| 44 | 単位順序の開始リレー |
| 46 | 逆段階または段階バランスの現在のリレー |
| 47 | Phase-sequenceの電圧リレー |
| 48 | 不完全な順序のリレー |
| 50 | 上昇のリレーの即時の過電流か率 |
| 51 | AC時間過電流リレー |
| 55 | 力率のリレー |
| 59 | 過電圧のリレー |
| 60 | 電圧または経常収支のリレー |
| 62 | タイム・ディレイ停止するか、または開始リレー |
| 66 | ノッチを付けるか、または動揺装置 |
| 67 | AC方向過電流リレー |
| 68 | Out-of-stepまたはリレーを妨げる |
| 69 | 任意の制御装置 |
| 74 | 警報リレー |
| 76 | DCの現在のリレー |
| 77 | テレメーターで送る装置 |
| 78 | 段階角度の測定のリレー |
| 79 | AC Reclosingリレー |
| 81 | 頻度リレー |
| 82 | 負荷測定するDCリレーをReclosing |
| 83 | 自動選択的統制または移動のリレー |
| 85 | キャリアまたは操縦者ワイヤー受信機のリレー |
| 86 | 閉鎖リレー |
| 87 | 差動保護リレー |
| 91 | 電圧方向リレー |
| 92 | 電圧および力の方向リレー |
| 94 | 軽快なかTrip-freeリレー |
| -- | Phasorの測定単位 |
| -- | 力の質のモニター |
