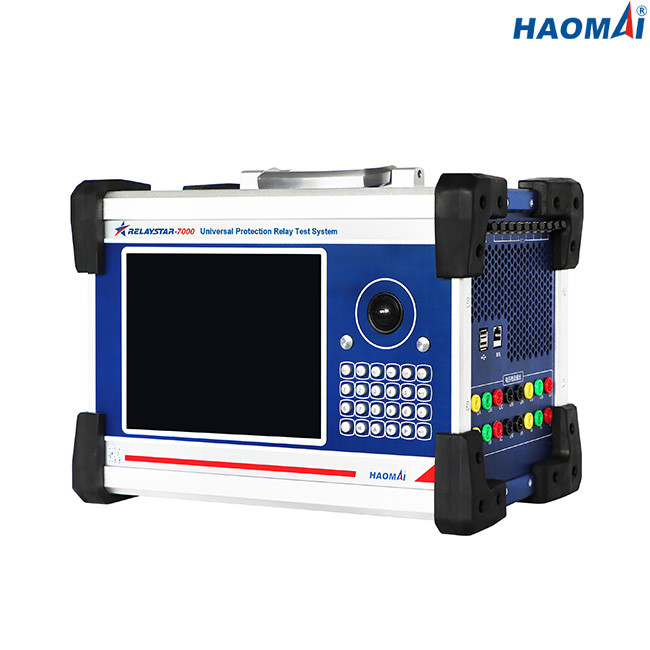

モデル:RELAYSTAR-7000

RELAYSTAR-7000はいろいろ電気機械の、ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレー、IEC 61850に基づいてモーター積み過ぎのリレーおよびIEDsをテストすることができる多目的および携帯用試験制度である。

単位は作り付けの産業PCのPCそして9.7インチTFT LCDスクリーンのユーザ・インタフェースによってまたは操業RELAYSTAR遠隔ソフトウェア手動で作動させることができる。

作り付けのユーザ・インタフェースはACおよびDCのアンペア、ACおよびDCのボルトのようなメーターで計られた価値を表示する、および時間組み込む両方の秒および周期の大きく、読みやすいフル カラーの高リゾリューション、高い定義、TFT LCDスクリーン表示。選ばれるテストのタイプによって他の価値は位相角、頻度、ワット、VA、または力率のような、表示されるかもしれない。



主な特長

1）すべてのタイプの保護リレーおよびIEDsをテストするためのオールインワン設計

2）ローカル・テストおよび利用できるPC遠隔テスト両方

3）変換可能な6つの現在のチャネルおよび6つの電圧チャネル

4）作り付けの監視および録音

5）動的GPS衛星は端末相互のテストの機能を合わせた

6）4つの時刻同期化モード:作り付けGPS、IRIG-Bコード、PPSおよびIEEE1588

7）IEC 61850のテストの機能



技術的なデータ

概要の流れおよび電圧出力

現在の発電機	範囲の配置	6段階AC （L-N）:6x0… 30A
		DC （L-N）:6x0… ±10 A
	力	6段階AC （L-N）:30Aの6x450VA
		DC （L-N）:10Aの6x120VA
	正確さ	AC:±1mA （≤0.2A）、≤0.1% （0.2~30A）
		DC:±5mA （0.2~0.5A）、≤0.2% （0.5~10A）
	決断	1mA
電圧発電機	範囲の配置	6段階AC （L-N）:6x0… 150V
		DC （L-N）:6x0… ±160V
	力	6段階AC （L-N）:150Vの6x80VA
		DC （L-N）:160Vの6x80VA
	正確さ	AC:±2mV （0.2~2V）、≤0.1% （2~150V）
		DC:±10mV （0.5~5V）、≤0.2% （5~160V）
	決断	1mV
概要の発電機	頻度	範囲:0~1200Hz
		正確さ:<1mhz>
		決断:0.001Hz
	段階	範囲:-360° ~+360°
		正確さ:0.1°
		決断:0.01°
	倍音	重ね合わせの順序:2~24回
		ゆがみ:≤0.5%



イーサネット通信用インタフェース

モード	10/100Base-TX （10/100Mbit、ねじれ二線式の自動クロスオーバー）
港の数	2
タイプのインターフェイス	RJ45
状況表示	LEDライト



光ファイバーの通信用インタフェース

モード	100Base-FX （100Mbit、光ファイバー、双方向通信）
港の数	8
タイプのインターフェイス	LC
繊維のタイプ	62.5/125μm （マルチモード・ファイバ）
波長	1310nm
伝送距離	>1km
状況表示	LEDライト



立方フィートインターフェイス

港の数	9 （送信のための8、受け入れのための1）
タイプのインターフェイス	ST
繊維のタイプ	62.5/125μm （マルチモード・ファイバ）
波長	850nm



二進入力

数	8
タイプ	潜在性なしの接触か遊んでいる接触（自動同一証明）
境界の特徴	「0":0~6V;「1":12V~250V



二進出力

数	4
タイプ	遊んでいる接触
壊れ目容量	250VAC/0.5A;250VDC/0.2A



作り付けの監視および録音

監視	流れおよび電圧出力
録音	アナログ出力は、二進入力/状態を出力する
モード	実時間監視は、外的な配線要求されない
レコード長	（内部メモリが完全になるまで）無制限



電源

わずかな入力電圧	カスタマイズされて（AC230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



雑多

重量	19.5kg （42.99 lb）
次元（ハンドルなしのW X H X D、）	405×295×250mm （15.94x11.61x9.84）



数コミュニケーションによって基づく保護ところに普遍的なリレー試験制度RELAYSTAR-7000は環境で最も適して。非常に高精度によって、それはまた理想的な源基づかせていたPQのメートルおよびPMUのようないろいろな種類の測定装置のための口径測定器をである。



普遍的なリレー試験制度RELAYSTAR-7000に完全な保護がある。すべての流れおよび電圧出力は十分に積み過ぎおよび短絡の証拠および外的な高圧一時的な信号からそして温度に保護されてである。



普遍的なリレー試験制度RELAYSTAR-7000は何回もSGCC （中国のState Grid Corporation）からの貨幣に勝った。実地試験の写真は下の映像として示されている。
