50/60Hz現在の器械変圧器テストは最高の膝の電圧40kVを置いた

自動器械変圧器テスト セット

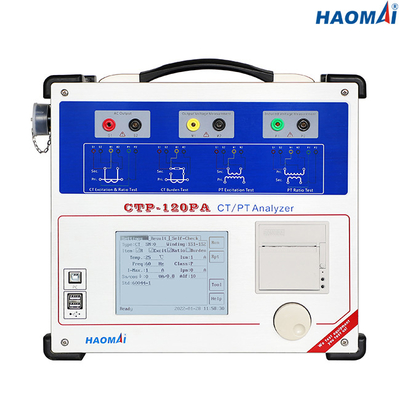

モデル:CTP-120PA

自動器械変圧器テストはCTP-120PAをである変圧器、オイルの遮断器または開閉装置の取付けのような機器構成のテストの変流器そして電圧変圧器両方のための携帯用および多機能テスト キット、置いた。装置が完全に電気システムから隔離されることは必要である。

1かちりと言う音ボタンによって、CTP-120PAはCTの飽和テストを行い、両方の標準の、またPX、TPS、TPX、TPYおよびTPZのような専門にされたCTsのIEEE C57.13.1、IEC 60044-1、IEC 60044-6またはIEC 61869に従って評価される膝ポイントを計算する。飽和テストは膝ポイントをテストできる40までのkV。これは携帯用器械が付いているより大きい世代別クラスCTをテストすることを割り当てる。

多くのサブステーションCTsは二次複数の比率を含んでいる従ってCTP-120PAに6つまでのCTの飽和カーブを計画し、同時に表示する機能がある。

工場読書を確認し、電圧変圧器で欠陥の存在を見つける定期的なメインテナンスプログラムの一部としてCTP-120PAは正確に比率、極性、刺激特徴および二次巻く抵抗を測定できる。



主な特長

●保護CTs、測定のCTsのTPのクラスCTsおよび誘導のVTsをテストすることできる

●低頻度の測定法に基づくテスト刺激特徴および間違いのカーブ

●測定の比率、極性、比率の間違いおよび電圧方法に基づく段階の変位の間違い

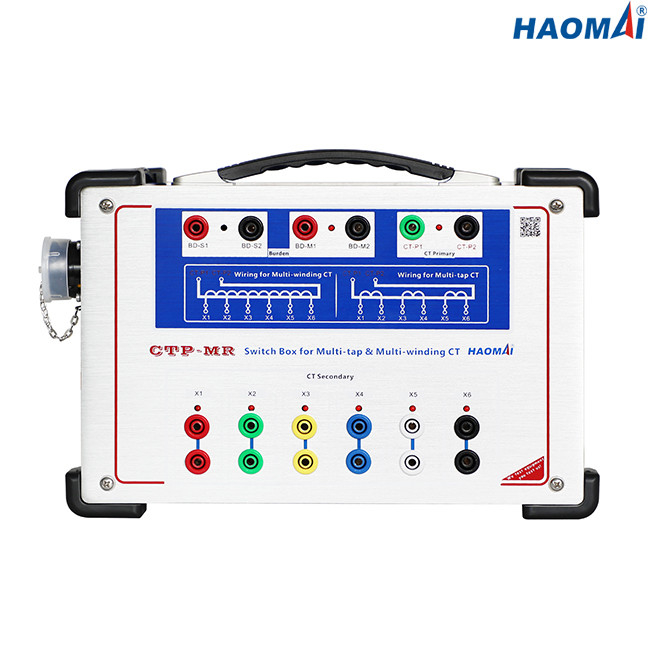

●配線をし直す必要性なしで複数の比率CTsを自動的にテストすることができる

●Adoptキーパッドを取り替えるために多機能の回転式マウスの特許を取った

●表示のための5.7インチLCDスクリーンを採用しなさい

●DSP、腕および埋め込まれたLINUX操作システムを採用しなさい

●ローカル・テストおよび利用できるPC遠隔テスト両方

●より高い測定の正確さ:0.05%

●最高の膝の電圧測定40kV

●二次重荷テストを行うことできる

●CTの自動消磁

●作り付けのサーマル プリンターによる印刷物の試験結果直接

●（9kg/19.84 lbs）容易な輸送のために小さく、軽量



技術的なデータ

●テスト標準:IEC61869-2、IEC60044-1,60044-6、IEC61869-3、IEC60044-2、IEEE/ANSI C57.13

●最高の膝の電圧測定:40kV

●出力範囲:

電圧:0~180V （RMS）

現在:0~12A （RMS）、36A （ピーク値）

●電圧測定の正確さ:±0.05%

●CTの比率の測定:

範囲:1~30000

正確さ:±0.05%

●PTの比率の測定:

範囲:1~10000

正確さ:±0.05%

●段階の測定:

正確さ:±2min

決断:0.01min

●二次巻く抵抗の測定:

範囲:0~300Ω

正確さ:0.1%±1mΩ

●重荷の測定:

範囲:0~300VA

正確さ:0.1%±0.1VA

●記憶容量:>3000グループの試験結果

●電源

わずかな入力電圧	カスタマイズされて（AC220V/230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



●環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



●雑多

重量	9kg （19.84 lbs）
次元（ハンドルなしのW X H X D、）	340×300×150mm （13.39x11.81x5.91）
関係の港	2つのUSB2.0港、1つのCOMポート



●安全基準、電磁適合性

EMC	プロダクトは電磁適合性（EMC）に付着する指導的な2004/108/EC （セリウム合わせるため）
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
安全	プロダクトは低電圧指導的な2006/95/EC （セリウム合わせるため）に付着する。
	IEC 61010-1



操作および定期的なDCの巻上げの抵抗のテストの間に、CTが磁化されるようになることは可能である。自動器械変圧器テスト セットCTP-120PAはこうして安定した、反復可能な試験結果を提供する正確な膝のポイントおよび比率の決定を可能にしテスト時間を減らす自動化されたCTの消磁機能を含んでいる。
