ANSI多機能CT PTの検光子、多比率の変圧器CTのテスト

複数の比率CTのテストを用いるCT/PTの検光子

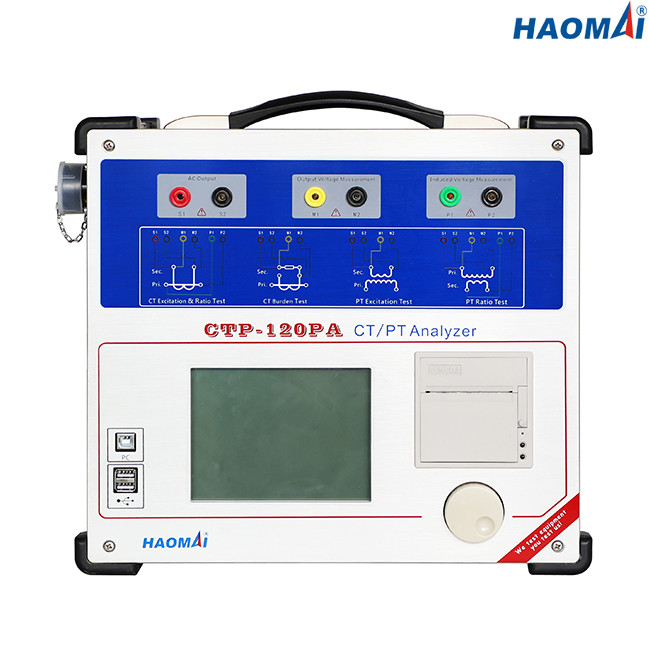

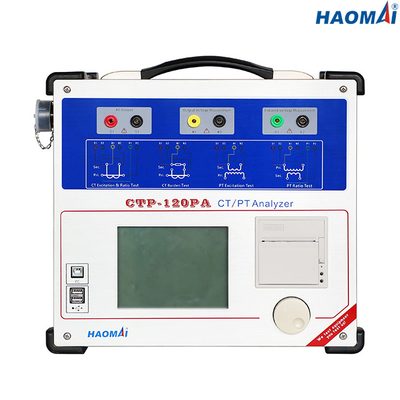

モデル:CTP-120PA

CT/PTの検光子CTP-120PAはIECおよびIEEE/ANSIの標準に従ってさまざまなCTsおよびPTSのための革命的な試験制度である。検光子は特許を取られた多機能の回転式マウスの1つのかちりと言う音によって自動的に秒内のテストを完了できる。それは電力網または製造業者の生産設備かテスト ラボで現地40kV CTsおよびPTSまで膝点の電圧をテストすることを割り当てる。

CT/PTの検光子CTP-120PAはのCTsの二次側面のための6つまでの関係必要性なしで複数の比率CTsを自動的にテストすることができる配線をし直す。



主な特長

●保護CTs、測定のCTs、TPのクラスCTsおよび誘導PTSをテストすることできる

●低頻度の測定法に基づくテスト刺激特徴および間違いのカーブ

●測定の比率、極性、比率の間違いおよび電圧方法に基づく段階の変位の間違い

●配線をし直す必要性なしで複数の比率CTsを自動的にテストすることができる

●Adoptキーパッドを取り替えるために多機能の回転式マウスの特許を取った

●表示のためのスクリーン5.7インチのLCD採用しなさい

●DSP、腕および埋め込まれたLINUX操作システムを採用しなさい

●ローカル・テストおよび利用できるPC遠隔テスト両方

●より高い測定の正確さ:0.05%

●作り付けのサーマル プリンターによる印刷物の試験結果直接

●（9kg/19.84 lbs）容易な輸送のために小さく、軽量



技術的なデータ

●テスト標準:IEC61869-2 （IEC60044-1,60044-6）、IEC61869-3 （IEC60044-2）、IEEE/ANSI C57.13

●最高の膝の電圧測定:40kV

●出力範囲:

電圧:0~180V （RMS）

現在:0~12A （RMS）、36A （ピーク値）

●電圧測定の正確さ:±0.05%

●CTの比率の測定:

範囲:1~30000

正確さ:±0.05%

●PTの比率の測定:

範囲:1~10000

正確さ:±0.05%

●段階の測定:

正確さ:±2min

決断:0.01min

●二次巻く抵抗の測定:

範囲:0~300Ω

正確さ:0.1%±1mΩ

●重荷の測定:

範囲:0~300VA

正確さ:0.1%±0.1VA

●記憶容量:>3000グループの試験結果

●電源

わずかな入力電圧	カスタマイズされて（AC230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



●環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



●雑多

重量	9kg （19.84 lbs）
次元（ハンドルなしのW X H X D、）	340×300×150mm （13.39x11.81x5.91）
関係の港	2つのUSB2.0港、1つのCOMポート





●安全基準、電磁適合性

EMC	プロダクトは電磁適合性（EMC）に付着する指導的な2004/108/EC （セリウム合わせるため）
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
安全	プロダクトは低電圧指導的な2006/95/EC （セリウム合わせるため）に付着する。
	IEC 61010-1



CT/PTの検光子CTP-120PAは複数の比率CTsをテストするための強力で、独特な用具である。
