| 起源の場所: | 陶磁器 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015 |
| モデル番号: | RELAYSTAR-Z70 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+カートン |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | 携帯用リレー テスター、デジタル リレー テスト キット、IEC 61850のテスト | 現在の出力: | 3x0… 10A |
|---|---|---|---|
| 電圧出力: | 3x0… 120V | 出力正確さ: | AC出力のための≤0.1% |
| IEC 61850のテスト: | 利用できる | 操作: | 10.1インチのタッチ画面 |
| ハイライト: | テストする3段階IEC 61850,テストする2.7kg IEC 61850,手持ち型の保護リレー テスト セット |
||

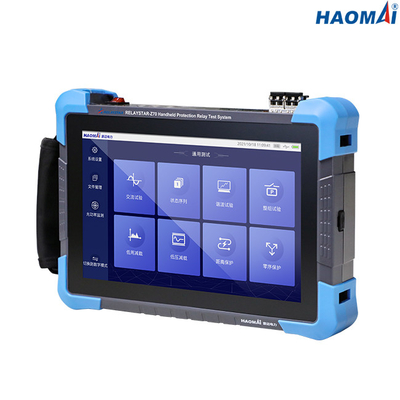

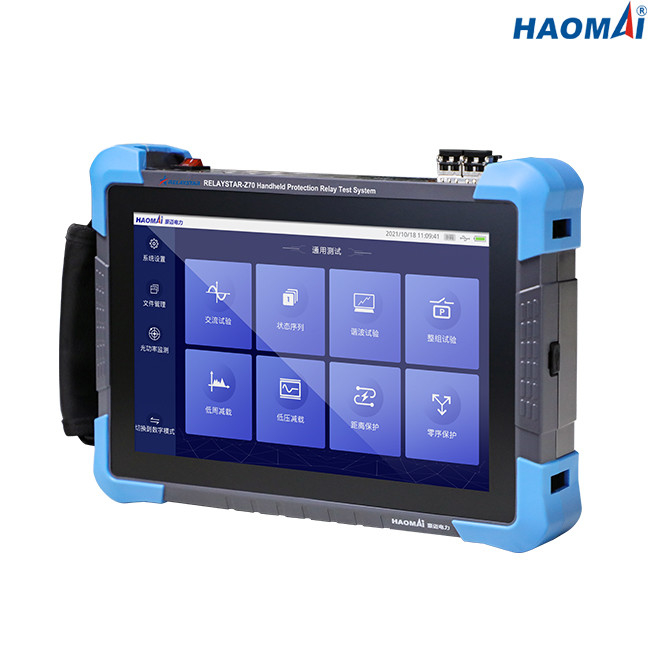

手持ち型の保護リレー テストはテストするIEC 61850と置いた
モデル:RELAYSTAR-Z70
手持ち型の保護リレー テスト セットRELAYSTAR-Z70は慣習的なサブステーションおよびデジタル サブステーションの依託テストおよび維持両方のために設計されている。それは3-phase流れ（3x0… 10A）およびテストの慣習的な保護リレーのための3-phase電圧（3x0… 120V）を出力できる。光学デジタル部分のそのシステムは受け取り、送り、そして分析SV/GOOSEメッセージを支えるIEC61850議定書に基づいて開発される。
RELAYSTAR-Z70は非常に便利であり、エンジニアがIEDsのためのサブステーションの異なった場所、複雑なテスト セットおよびラップトップを取る必要性にだけそれを持って行くことができないおよび他のテストの付属品置いたように携帯用ネットワーク テストは10.1インチのタッチ画面によってこと。
RELAYSTAR-Z70は持っている保護リレー テスト、MUの、受け入れおよび分析送る、テスト、SV/GOOSE SCDファイル輸入および分析等のための豊富なテスト モジュールをある。
RELAYSTAR-Z70はまた発送を含む多数機能用具としてデジタル サブステーションで他のIEDsのテストに、使用することができ、受け入れのガチョウ、SVはスイッチに、交通の流れを加えるまたは他のIEDsは、タイム・ディレイMU測定を繊維の港等の繊維力点検する。
主な特長
1) 10.1インチの操作のための高リゾリューションのタッチ画面
2) SOCのハードウェア プラットフォームおよび埋め込まれたLinuxシステムの開発に基づく
3) 3-phase現在（3x0… 10A） +慣習的な保護リレーをテストするための3-phase電圧（3x0… 120V）出力
4) IEC61850-9-1/9-2/9-2LE、FT3/FT3LE、ガチョウおよび他の光学デジタル メッセージの標準に従いなさい
5) 36の光学デジタルSV/GOOSEチャネルを形成しなさい
6) サポート100M光学ネットワーク・インターフェイス モジュール
7) サポート立方フィートの光学シリアル ポート モジュール
8) サポートIRIG-B時刻同期化
9) 光学力およびネットワークの光学デジタル包みの実時間監視
10) サポート標準的なSCLファイル輸入、エキスは装置例の構成情報を要求し、1かちりと言う音の分析によって地勢学を発生させる
技術的なデータ
概要の流れおよび電圧出力
| 現在の発電機 | 範囲の配置 | 3-phase AC （L-N）:3x0… 10A |
| DC （L-N）:3x0… ±2 A | ||
| 力 | 最高。30VA | |
| 正確さ | AC:≤0.1% | |
| DC:≤0.2% | ||
| 決断 | 1mA | |
| 電圧発電機 | 範囲の配置 | 3-phase AC （L-N）:3x0… 120V |
| DC （L-N）:3x0… ±170V | ||
| 力 | 最高。30VA | |
| 正確さ | AC:≤0.1% | |
| DC:≤0.2% | ||
| 決断 | 1mV | |
| 概要の発電機 | 頻度 | 範囲:10~1200Hz |
| 正確さ:0.001Hz | ||
| 決断:0.001Hz | ||
| 段階 | 範囲:0° ~+360° | |
| 正確さ:0.01° | ||
| 決断:0.01° | ||
| 倍音 | 重ね合わせの順序:1~24回 | |
| ゆがみ:≤0.5% |
イーサネット通信用インタフェース
| モード | 10/100Base-TX （10/100Mbit、ねじれ二線式の自動クロスオーバー） |
| 港の数 | 1 |
| タイプのインターフェイス | RJ45 |
| 状況表示 | LEDライト |
光ファイバーの通信用インタフェース
| モード | 100Base-FX （100Mbit、光ファイバー、双方向通信） |
| 港の数 | 2 |
| タイプのインターフェイス | LC |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 1310nm |
| 伝送距離 | >1km |
| 状況表示 | LEDライト |
立方フィートインターフェイス
| 港の数 | 2 （送信のための1、受け入れのための1） |
| タイプのインターフェイス | ST |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 850nm |
二進入力
| 数 | 2 |
| タイプ | 潜在性なしの接触か遊んでいる接触（自動同一証明） |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
二進出力
| 数 | 2 |
| タイプ | 遊んでいる接触 |
| 壊れ目容量 | 250VAC/0.5A;250VDC/0.2A |
電源
| アダプターのために入れられる | AC 100V~240V、50/60のHz |
| アダプターの出力 | DC 15V/3A |
| 作り付けのリチウム電池 | 7.4V、9600mAh |
| 連続的な作業時間 | 8時間以上 |
雑多
| 重量 | 2.7kg （lb） |
| 次元（ハンドルなしのW X H X D、） | 270×210×64mm （x11.61x9.84） |
手持ち型の保護リレー テストはRELAYSTAR-Z70をである慣習的な保護リレー、IECの61850ベースの防御装置およびIEDsのために置かれた多機能テスト置いた。
