| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015 |
| モデル番号: | RELAYSTAR-6000D |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+合板の場合 |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | IEC 61850テスト セット、デジタル リレー テスト キット | テスト チャート: | IECの61850ベースの防御装置及びMU |
|---|---|---|---|
| IEC 61850の見本抽出された価値テスト: | 利用できる | ガチョウのテスト: | 利用できる |
| 時刻同期化の4つのモード: | 利用できる | 操作: | 位置指定モード+ PCモード |
| ハイライト: | テストするHAOMAI IEC 61850,テストする多重モードIEC 61850,試験装置8.82 Lbの保護リレー |
||
IEC 61850の試験制度

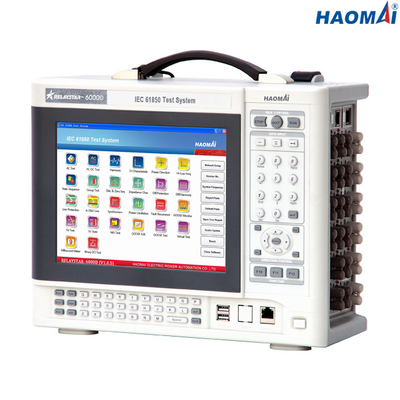

モデル:RELAYSTAR-6000D
RELAYSTAR-6000DはIECの61850ベースの防御装置に専用されているおよび単位を併合する新しい世代テスト セットである。IEC 61850-9-1/9-2/9-2LEのガチョウ、IECに60044-7/8立方フィート合致するそれはさまざまなタイプのメッセージを模倣できる。

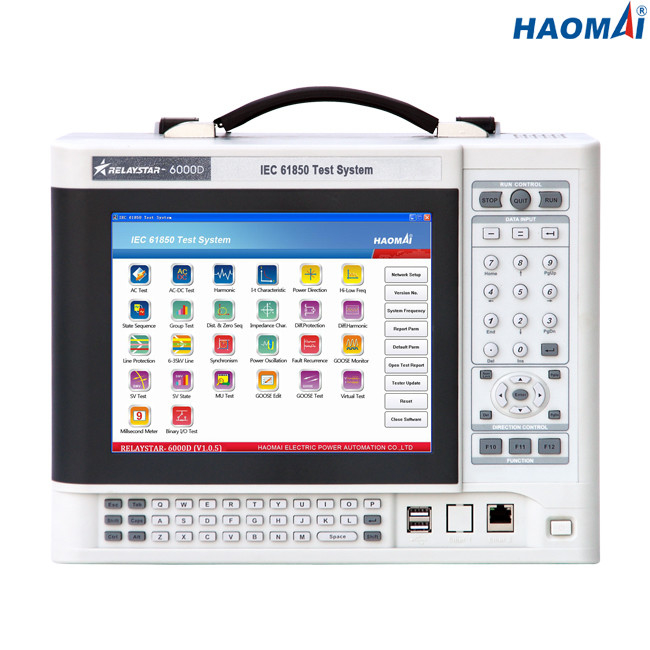

IEC 61850の試験制度RELAYSTAR-6000Dは9.7インチのタッチ画面が付いている埋め込まれた産業PCまたはPCで動くテスト ソフトウェアによって作動させることができる。
時刻同期化モードGPS、IRIG-BコードおよびIEEE1588はサブステーション内部ダバッギングおよびサブステーションを利用できるサブステーションの共同ダバッギングに両方作るRELAYSTAR-6000Dと共に供給される。
主な特長
●IECの61850ベースの防御装置及びMUはテストすることができる
●9.7インチのタッチ画面が付いている埋め込まれた産業PC
●ローカル・テストおよび利用できるPC遠隔テスト両方
●さまざまなタイプのメッセージを模倣することできるIEC 61850-9-1/9-2/9-2LEのガチョウ、IECに60044-7/8立方フィート合致する
●12低レベルのアナログ出力
●4つの時刻同期化モード:作り付けGPS、IRIG-Bコード、PPSおよびIEEE1588
●小型および軽量（唯一の4kg/8.82lb）
技術的なデータ
イーサネット通信用インタフェース
| モード | 10/100Base-TX （10/100Mbit、ねじれ二線式の自動クロスオーバー） |
| 港の数 | 2 |
| タイプのインターフェイス | RJ45 |
| 状況表示 | LEDライト |
光ファイバーの通信用インタフェース
| モード | 100Base-FX （100Mbit、光ファイバー、双方向通信） |
| 港の数 | 16 |
| タイプのインターフェイス | ST |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 1310nm |
| 伝送距離 | >1km |
| 状況表示 | LEDライト |
立方フィートインターフェイス
| 港の数 | 10 （送信のための8、受け入れのための2） |
| タイプのインターフェイス | ST |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 850nm |
低レベルのアナログ出力
| 出力の数 | 12 |
| 範囲の配置 | AC:0~7.07Vrms;DC:0~10V |
| 最高で現在。重荷 | 1mA |
| 正確さ | <0> |
| 決断 | 250μV |
| ゆがみ（THD+N） | <0> |
| 頻度 | 正弦信号:10~1000Hz |
| 一時的な信号:DC~10.0kHz | |
| 正確さ: <0> | |
| 決断:0.001Hz | |
| 段階 | 位相角の範囲:0 ~359。9° |
| 正確さ: <0> | |
| 決断:±0.01° |
二進入力
| 数 | 10 |
| タイプ | 潜在性なしの接触か遊んでいる接触（自動同一証明） |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
二進出力
| 数 | 4 |
| タイプ | 遊んでいる接触（任意速い接触の出力） |
| 壊れ目容量 | 250VAC/0.5A;250VDC/0.2A |
電源
| わずかな入力電圧 | カスタマイズされて（AC230V/120V±10%の1段階） |
| わずかな頻度 | 50/60のHz |
| 評価される流れ | 120Vの230V/12Aの10A |
| 関係 | 標準的なACソケット（IEC 60320） |
環境条件
| 操作の温度 | 0の… +50 °C （+32… +122 °F） |
| 保管温度 | -25… +70 °C （- 13… +158 °F） |
| 湿気範囲 | 相対湿度5… 95%、不凝縮 |
| 振動 | IEC 60068-2-6 （10の… 150のHzの20m/s2） |
雑多
| 重量 | 4kg （8.82 lb） |
| 次元（ハンドルなしのW X H X D、） | 345×135×270mm （13.58x5.31x10.63） |
IEC 61850の保護リレー試験制度RELAYSTAR-6000Dはガチョウおよび見本抽出された価値の実時間コミュニケーション方法にテストの下で装置によってインターフェイスするために焦点を合わせる。
