| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015, Type Test Report, Calibration Report |
| モデル番号: | RELAYSTAR-7000 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+合板の場合 |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | 保護リレー テスト セット、リレー テスト キット、リレー試験制度 | 現在の出力: | 6x0… 30A |
|---|---|---|---|
| 電圧出力: | 6x0… 150V | 出力正確さ: | AC出力のための≤0.1% |
| IEC 61850のテスト: | 利用できる | 操作: | 位置指定モード+ PCモード |
| ハイライト: | テストするISO9001 IEC 61850,テストする多機能IEC 61850,150V保護リレー テスト キット |
||
テストするIEC 61850に従う普遍的な保護リレー試験制度

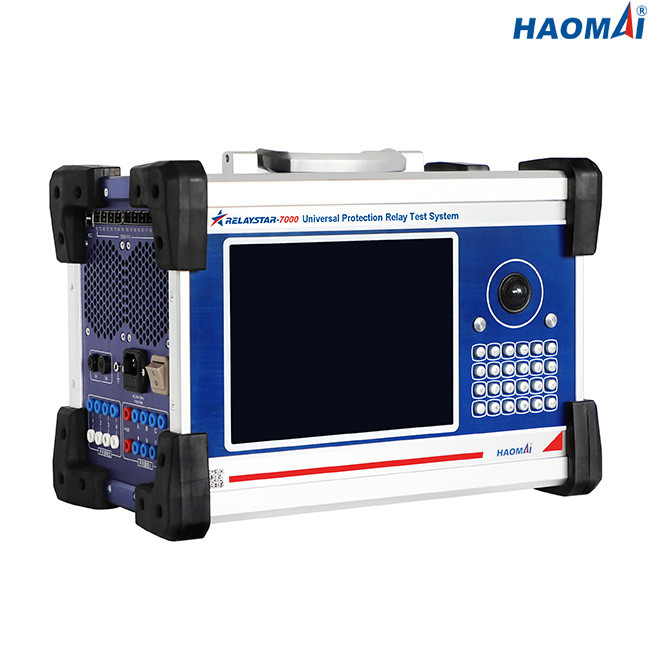

モデル:RELAYSTAR-7000
RELAYSTAR-7000はIEC61850 SVおよびガチョウに従う多機能の保護リレー試験制度である。それは6段階の流れ（6×0… 30A）および古い電気機械のタイプおよびマイクロ プロセッサ・ベースのタイプのような慣習的な保護リレーを、テストするために6段階の電圧（6×0… 150V）を出力できる。RELAYSTAR-7000はまたテストするIEC 61850-9-1/9-2/9-2LEに従うさまざまなタイプのメッセージを模倣できるIEC 61850の議定書を使用してための理想的な用具としてガチョウ、IEC 60044-7/8立方フィートリレーおよびサブステーションある場合もある。
RELAYSTAR-7000が一時的なテストを行うのに使用することができる。RELAYSTAR-7000はIEEE- C37.111のCOMTRADEの標準形式でデジタル式に記録された欠陥の再生によって受諾またはトラブルシューティング テストを行うことができる。
主な特長
1) 統合された多相保護リレー試験制度
2) 直観的な高リゾリューションの写実的なスクリーン、作動するために必要なPC無しを使用して独立操作
3) ローカル・テストおよび利用できるPC遠隔テスト両方
4) デジタル入力および出力
5) 作り付けの波形の監視および録音
6) エンドツーエンドGPSまたはIRIG-Bのテスト
7) IEC 61850のテストの機能
技術的なデータ
概要の流れおよび電圧出力
| 現在の発電機 | 範囲の配置 | 6段階AC （L-N）:6x0… 30A |
| DC （L-N）:6x0… ±10 A | ||
| 力 | 6段階AC （L-N）:30Aの6x450VA | |
| DC （L-N）:10Aの6x120VA | ||
| 正確さ | AC:±1mA （≤0.2A）、≤0.1% （0.2~30A） | |
| DC:±5mA （0.2~0.5A）、≤0.2% （0.5~10A） | ||
| 決断 | 1mA | |
| 電圧発電機 | 範囲の配置 | 6段階AC （L-N）:6x0… 150V |
| DC （L-N）:6x0… ±160V | ||
| 力 | 6段階AC （L-N）:150Vの6x80VA | |
| DC （L-N）:160Vの6x80VA | ||
| 正確さ | AC:±2mV （0.2~2V）、≤0.1% （2~150V） | |
| DC:±10mV （0.5~5V）、≤0.2% （5~160V） | ||
| 決断 | 1mV | |
| 概要の発電機 | 頻度 | 範囲:0~1200Hz |
| 正確さ:<1mhz> | ||
| 決断:0.001Hz | ||
| 段階 | 範囲:-360° ~+360° | |
| 正確さ:0.1° | ||
| 決断:0.01° | ||
| 倍音 | 重ね合わせの順序:2~24回 | |
| ゆがみ:≤0.5% |
イーサネット通信用インタフェース
| モード | 10/100Base-TX （10/100Mbit、ねじれ二線式の自動クロスオーバー） |
| 港の数 | 2 |
| タイプのインターフェイス | RJ45 |
| 状況表示 | LEDライト |
光ファイバーの通信用インタフェース
| モード | 100Base-FX （100Mbit、光ファイバー、双方向通信） |
| 港の数 | 8 |
| タイプのインターフェイス | LC |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 1310nm |
| 伝送距離 | >1km |
| 状況表示 | LEDライト |
立方フィートインターフェイス
| 港の数 | 9 （送信のための8、受け入れのための1） |
| タイプのインターフェイス | ST |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 850nm |
二進入力
| 数 | 8 |
| タイプ | 潜在性なしの接触か遊んでいる接触（自動同一証明） |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
二進出力
| 数 | 4 |
| タイプ | 遊んでいる接触 |
| 壊れ目容量 | 250VAC/0.5A;250VDC/0.2A |
作り付けの監視および録音
| 監視 | 流れおよび電圧出力 |
| 録音 | アナログ出力は、二進入力/状態を出力する |
| モード | 実時間監視は、外的な配線要求されない |
| レコード長 | （内部メモリが完全になるまで）無制限 |
電源
| わずかな入力電圧 | カスタマイズされて（AC230V/120V±10%の1段階） |
| わずかな頻度 | 50/60のHz |
| 評価される流れ | 120Vの230V/12Aの10A |
| 関係 | 標準的なACソケット（IEC 60320） |
環境条件
| 操作の温度 | 0の… +50 °C （+32… +122 °F） |
| 保管温度 | -25… +70 °C （- 13… +158 °F） |
| 湿気範囲 | 相対湿度5… 95%、不凝縮 |
| 振動 | IEC 60068-2-6 （10の… 150のHzの20m/s2） |
雑多
| 重量 | 19.5kg （42.99 lb） |
| 次元（ハンドルなしのW X H X D、） | 405×295×250mm （15.94x11.61x9.84） |
RELAYSTAR-7000はだけでなく、慣習的な保護リレーをテストできたりまたIEC 61850-9-1/9-2/9-2LEに従うさまざまなタイプのメッセージを模倣できるIEC61850テストに従う多機能の保護リレー試験制度ガチョウ、IEC 60044-7/8立方フィートである。
