手持ち型のリレーIEC 61850の試験制度の超小型軽量マシンのライト級選手

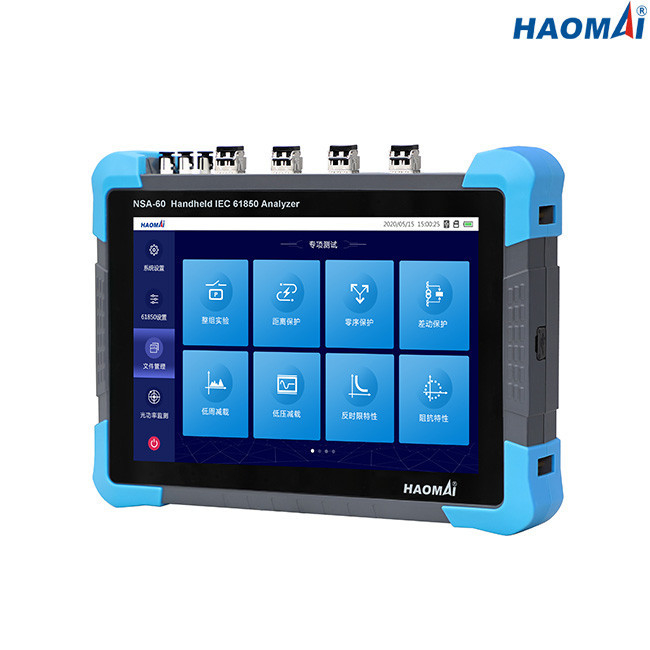

手持ち型IEC 61850の検光子

モデル:NSA-60

手持ち型IEC 61850の検光子NSA-60はIEC61850標準に基づき、防御装置の速いテストのために使用され、単位およびIEDsをスマートなサブステーションで併合する。それは分野のダバッギング、システム共同ダバッギング、欠陥の維持および他の機会で広く利用されている。

エンジニアが別のIEDsの複雑なテスト セットおよびラップトップを取る必要性を点検するためのサブステーションの場所にだけそれを持って行くことができないおよび他のテストの付属品であるように手持ち型IEC 61850の検光子NSA-60は10.1の」タッチ画面が付いている携帯用ネットワーク・アナライザ。

NSA-60に基本的な保護リレー テスト、別のMUのテスト、送り、受け取る、SCDファイルSV/GOOSEのための多数のテスト モジュールが輸入および分析等ある。

NSA-60は他のIEDsに交通の流れをことができ、タイム・ディレイMUを点検し加えている送り、受け取ることを含むスマートなサブステーションで多機能用具として、使用するガチョウ、SVを繊維の港等の繊維力を測定する。

主な特長

●SOCハードウェアおよびLinuxシステムのプラットホームに基づいて成長した

●さまざまなタイプのメッセージを模倣することできるIEC 61850-9-1/9-2/9-2LEのガチョウ、IECに60044-7/8立方フィート合致する

●同時に受け取り、送る4チャネルの光学デジタル メッセージ

●異なった光学港の同期出力は0μsに達し、SVの見本抽出の分散は1μsよりより少しである

●自動構成、サポートSCDファイル輸入、地勢学の図表の表示およびファイル比較を実現しなさい

●サポートMUの遅れおよび別のMUの時刻同期化テスト

●シリーズおよびSVの見本抽出の価値重ね合わせの調和的な出力で接続するサポート検出

●メッセージの種類および交通モニタリング監視機能を持っている

●異常なメッセージのサポート一時的な録音

●光学力測定機能を持っている

●作り付けACテストは、保護リレー テストのための順序テスト等テスト モジュールを満足させる

●4つの二進入力+ 4二進出力、同期出力遅れ <20>

●セットアップされた州および保護機能国家の防御装置のMMSのクライアントおよびサーバ、サポート評価の点検および監視および操作、単一またはより多くのIED装置のサポート シミュレーション模倣することできる遠隔メッセージおよび遠隔測定工学データの同時伝送を実現しなさい

技術的なデータ

繊維の通信用インタフェース

◆光学シリアル ポート繊維変数:、STインターフェイス多重モード、波長850nm

◆光学イーサネット ポート繊維変数:、LCインターフェイス多重モード、波長1310nm

◆伝達力:≥-15dBm

◆感受性の受け入れ:≤-30dBm

◆100Mの独立した光学ネットワーク ポート、支持IEC61850-9-1/2 SMおよびガチョウ メッセージの4グループ

◆多重型になる光学シリアル ポート、受け取り、送る支持の立方フィート/FT3LE光学デジタル メッセージ受け取り、送り、そしてPPSのタイミングIRIG-Bコード機能

◆イーサネット オプティカル リンク測定および機能診断テストのための光学力の測定港

二進入力/出力

◆二進入力:4

◆二進出力:4

雑多

◆次元:235mm×175mm×50mm （LxWxH）

◆重量:2.0kg

電源

◆作り付けのリチウム電池（9600mAh）

◆充電器:100~240VAC入力、50/60Hz

環境条件

◆正常な仕事の温度:-5~45℃

◆働く温度の限界:-10~50℃

◆貯蔵および交通機関:-25~70℃

◆相対湿度:5%~95%

◆大気出版物:86~106KPa

手持ち型IEC 61850の検光子NSA-60はスマートなサブステーションの強力なテスト ツールである。
