| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015, Type Test Report, Calibration Report |
| モデル番号: | RELAYSTAR-806 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+合板の場合 |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | リレー テスター、リレー テスト キット、二次注入テスト セット | 現在の出力: | 3x0… 40A |
|---|---|---|---|
| 電圧出力: | 4x0… 150V | 出力正確さ: | AC出力のための≤0.1% |
| 最高。出力電力: | 120Aの1x1000VA | 操作: | 位置指定モード+ PCモード |
| ハイライト: | 軽量の保護リレー テスト セット,8Inch保護リレー テスト セット,LCDの三相リレー テスト セット |
||

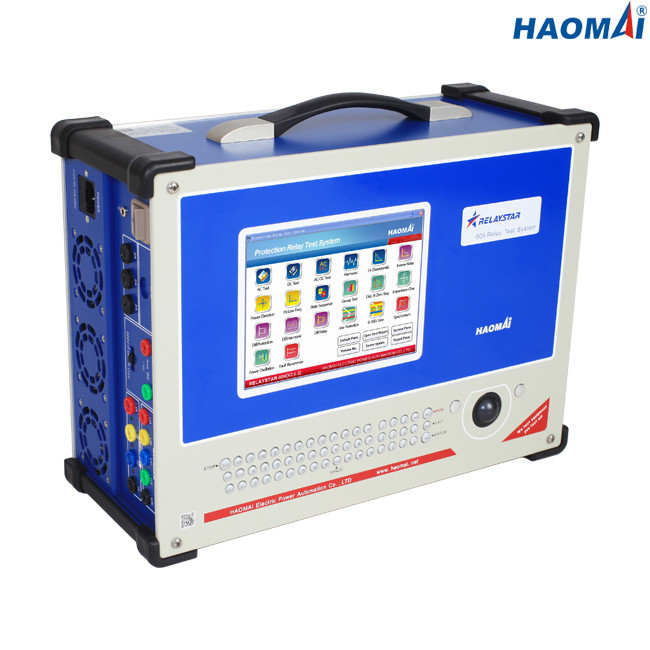

広範囲の三相保護リレー テスト セット
モデル:RELAYSTAR-806
RELAYSTAR-806は広範囲の三相保護リレー テスト セット依託用具であり。それに出力のための7つのチャネルがある（（3I + 4U）、およびあらゆる出力チャネルは大きさ、位相角および頻度価値の独立した、同時制御である。
RELAYSTAR-806キットは8インチLCDスクリーン、フル キーボードが付いている埋め込まれた産業PCで独自に作動させることができ、マウスは、PC要求しなかった。オペレータはまたラップトップ、すべてのテストを完了し、ラップトップに試験結果を救うためにRELAYSTAR-806キットを完全な制御ためにオペレーティング システムWindowsのラップトップで走る使用RELAYSTARソフトウェアにRELAYSTAR-806キットを接続できる。
主な特長
1) 普遍的なリレー試験的応用
2) 7チャネルの出力（3I + 4U）
2) 8インチLCDスクリーン、フル キーボードおよびマウスが付いている埋め込まれた産業PC
3) 制御およびPCの有無にかかわらず作動するため
4) 独立した補助DCの出力
5) エンドツーエンド作り付けGPSのテスト
6) 完全な機能RELAYSTARテスト ソフトウェア
7) リオ ファイル輸入及び輸出設備
8) 動的テストのためのパワー系統 モデル
9) オンライン ベクトル表示
10) テスト（SOTF）を非難するつけ
11) 自動テスト レポートの作成
12) ソフトウェア アップグレード無料で
技術的なデータ
現在の発電機
| 範囲の配置 | 3-phase AC （L-N） | 3x0… 40A |
| 1段階AC （LL-LN） | 1x0… 120A | |
| DC （L-N） | 3x… ±10A | |
|
力
|
3-phase AC （L-N） | 40Aの3x300VA |
| 1段階AC （LL-LN） | 120Aの1x1000VA | |
| DC （L-N） | 10Aの3x120VA | |
| 正確さ | AC:±1mA （≤0.2A）、≤0.1% （0.2~40A） | |
| DC:±5mA （0~0.5A）、≤0.2% （0.5~10A） | ||
| 決断 | 1mA | |
電圧発電機
| 範囲の配置 | 4段階AC （L-N） | 4x0… 150V |
| 1段階AC （L-L） | 1x0… 300V | |
| DC （L-N） | 3x… ±160V | |
| 力 | 4段階AC （L-N） | 150Vの4x70VA |
| 1段階AC （L-L） | 300Vの1x140VA | |
| DC （L-N） | 160Vの3x80VA | |
| 正確さ | AC:±2mV （0.2~2V）、≤0.1% （2~150V） | |
| DC:±10mV （0~5V）、≤0.2% （5~160V） | ||
| 決断 | 1mV | |
補助DCの出力
| 電圧範囲 | 110V/220V （max.1.5A） |
| 力 | max.165VA/330VA |
二進入力
| 数 | 8 |
| 入れられた特徴 | 遊んでいる接触か潜在性なしの接触 |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
| 最高。測定の時間 | 999999.999s |
| 時間の正確さ | ±1ms |
| 時間決断 | 1ms |
二進出力
| 数 | 4 |
| タイプ | 遊んでいる接触 |
| 壊れ目容量 | 250VAC/0.5A、250VDC/0.2A |
概要の発電機
| 頻度 | 範囲:0~1200Hz |
| 正確さ:<1mhz> | |
| 決断:0.001Hz | |
| 段階 | 範囲:-360° ~+360° |
| 正確さ:0.1° | |
| 決断:0.01° | |
| 倍音 | 重ね合わせの順序:2~24回 |
| ゆがみ:≤0.5% |
電源
| わずかな入力電圧 | カスタマイズされて（AC 220V/230V/120V±10%の1段階） |
| わずかな頻度 | 50/60のHz |
| 評価される流れ | 115Vの230V/12Aの10A |
| 関係 | 標準的なACソケット（IEC 60320） |
雑多
| 重量 | 18kg （39.68 lb） |
| 次元（ハンドルなしのW X H X D、） | 405×300×164mm （15.94x11.81x6.46） |
| 関係の港 | 2つのUSB2.0港、1つのイーサネット ポート |
広範囲の三相保護リレー テストは主に保護リレーの二次テストのためにRELAYSTAR-806を設計されている置いた。ANSI/IEEEによって定義される事実上すべてのタイプ保護リレーはテストすることができる。どんなのRELAYSTAR-806がテストできるか例はテーブルの下で同様に示されている。
| ANSI/IEEEいいえ。 | 装置か機能名 |
| 2 | タイム・ディレイ凝視 |
| 3 | 点検するまたは連結リレー |
| 7 | 率の変更のリレー |
| 13 | 同期速度装置 |
| 15 | 速度か頻度の一致装置 |
| 16 | データ通信装置 |
| 18 | 装置を加速するか、または減速する |
| 21 | 間隔のリレー |
| 24 | Hertzのリレーごとのボルト |
| 25 | 合わせるか、または同時性点検装置 |
| 27 | 低電圧リレー |
| 30 | アナンシエーター リレー |
| 32 | 方向力のリレー |
| 36 | 極性か分極の電圧装置 |
| 37 | 底流かUnderpowerのリレー |
| 40 | 分野のリレー |
| 44 | 単位順序の開始リレー |
| 46 | 逆段階または段階バランスの現在のリレー |
| 47 | Phase-sequenceの電圧リレー |
| 48 | 不完全な順序のリレー |
| 50 | 上昇のリレーの即時の過電流か率 |
| 51 | AC時間過電流リレー |
| 55 | 力率のリレー |
| 59 | 過電圧のリレー |
| 60 | 電圧または経常収支のリレー |
| 62 | タイム・ディレイ停止するか、または開始リレー |
| 66 | ノッチを付けるか、または動揺装置 |
| 67 | AC方向過電流リレー |
| 68 | Out-of-stepまたはリレーを妨げる |
| 69 | 任意の制御装置 |
| 74 | 警報リレー |
| 76 | DCの現在のリレー |
| 77 | テレメーターで送る装置 |
| 78 | 段階角度の測定のリレー |
| 79 | AC Reclosingリレー |
| 81 | 頻度リレー |
| 82 | 負荷測定するDCリレーをReclosing |
| 83 | 自動選択的統制または移動のリレー |
| 85 | キャリアまたは操縦者ワイヤー受信機のリレー |
| 86 | 閉鎖リレー |
| 87 | 差動保護リレー |
| 91 | 電圧方向リレー |
| 92 | 電圧および力の方向リレー |
| 94 | 軽快なかTrip-freeリレー |
