| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015 |
| モデル番号: | RELAYSTAR-Z70 |
| 最小注文数量: | 1セット |
|---|---|
| パッケージの詳細: | 輸送の場合+カートン |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | 携帯用リレー テスター、リレー テスト キット、IEC 61850のテスト | 現在の出力: | 3x0… 10A |
|---|---|---|---|
| 電圧出力: | 3x0… 120V | 出力正確さ: | AC出力のための≤0.1% |
| IEC 61850のテスト: | 利用できる | 操作: | 10.1インチのタッチ画面 |
| ハイライト: | 手持ち型の保護リレー テスト セット,120V保護リレー テスト セット,超軽量のリレー テスト セット |
||

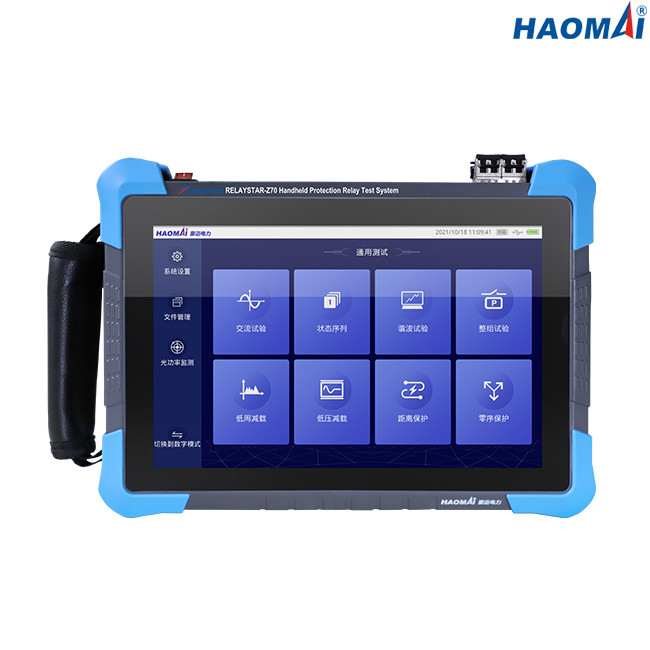

手持ち型の保護リレー テスト セット
モデル:RELAYSTAR-Z70
手持ち型の保護リレー テストはRELAYSTAR-Z70をスマートなサブステーションの慣習的な保護リレー（ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレーのような）、IECの61850ベースの防御装置そしてIEDsをテストすることができる置いた。
システムはいろいろなテストおよび装置の広範囲の機能および性能試験に、保護、理性的なモニタリング及び制御装置のような使用することができる分析機能を統合し、単位および電子機器の変圧器を併合する。
小型の（小型iPadとして）および軽量の設計が原因で、RELAYSTAR-Z70はテスト サイトを運んでかなり容易である。
作り付けのリチウム電池はRELAYSTAR-Z70単位をテスト サイトで力を得られないの難しさを克服する8時間以上動かせ続けることができる。
主な特長
1）10.1インチの操作のための高リゾリューションのタッチ画面
2）SOCのハードウェア プラットフォームおよび埋め込まれたLinuxシステムの開発に基づく
3）3-phase現在（3x0… 10A） +慣習的な保護リレーをテストするための3-phase電圧（3x0… 120V）出力
4）IEC61850-9-1/9-2/9-2LE、FT3/FT3LE、ガチョウおよび他の光学デジタル メッセージの標準に従いなさい
5）36の光学デジタルSV/GOOSEチャネルを形成しなさい
6）サポート100M光学ネットワーク・インターフェイス モジュール
7）サポート立方フィートの光学シリアル ポート モジュール
8）サポートIRIG-B時刻同期化
9）光学力およびネットワークの光学デジタル包みの実時間監視
10）サポート標準的なSCLファイル輸入、エキスは装置例の構成情報を要求し、1かちりと言う音の分析によって地勢学を発生させる
技術的なデータ
概要の流れおよび電圧出力
| 現在の発電機 | 範囲の配置 | 3-phase AC （L-N）:3x0… 10A |
| DC （L-N）:3x0… ±2 A | ||
| 力 | 最高。30VA | |
| 正確さ | AC:≤0.1% | |
| DC:≤0.2% | ||
| 決断 | 1mA | |
| 電圧発電機 | 範囲の配置 | 3-phase AC （L-N）:3x0… 120V |
| DC （L-N）:3x0… ±170V | ||
| 力 | 最高。30VA | |
| 正確さ | AC:≤0.1% | |
| DC:≤0.2% | ||
| 決断 | 1mV | |
| 概要の発電機 | 頻度 | 範囲:10~1200Hz |
| 正確さ:0.001Hz | ||
| 決断:0.001Hz | ||
| 段階 | 範囲:0° ~+360° | |
| 正確さ:0.01° | ||
| 決断:0.01° | ||
| 倍音 | 重ね合わせの順序:1~24回 | |
| ゆがみ:≤0.5% |
イーサネット通信用インタフェース
| モード | 10/100Base-TX （10/100Mbit、ねじれ二線式の自動クロスオーバー） |
| 港の数 | 1 |
| タイプのインターフェイス | RJ45 |
| 状況表示 | LEDライト |
光ファイバーの通信用インタフェース
| モード | 100Base-FX （100Mbit、光ファイバー、双方向通信） |
| 港の数 | 2 |
| タイプのインターフェイス | LC |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 1310nm |
| 伝送距離 | >1km |
| 状況表示 | LEDライト |
立方フィートインターフェイス
| 港の数 | 2 （送信のための1、受け入れのための1） |
| タイプのインターフェイス | ST |
| 繊維のタイプ | 62.5/125μm （マルチモード・ファイバ） |
| 波長 | 850nm |
二進入力
| 数 | 2 |
| タイプ | 潜在性なしの接触か遊んでいる接触（自動同一証明） |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
二進出力
| 数 | 2 |
| タイプ | 遊んでいる接触 |
| 壊れ目容量 | 250VAC/0.5A;250VDC/0.2A |
電源
| アダプターのために入れられる | AC 100V~240V、50/60のHz |
| アダプターの出力 | DC 15V/3A |
| 作り付けのリチウム電池 | 7.4V、9600mAh |
| 連続的な作業時間 | 8時間以上 |
雑多
| 重量 | 2.7kg （lb） |
| 次元（ハンドルなしのW X H X D、） | 270×210×64mm （x11.61x9.84） |
手持ち型の保護リレー テスト セットRELAYSTAR-Z70はエンジニアをより容易に完了するサブステーションの保護リレーそしてIEDsのテストを助ける超小型軽量マシンの広範囲の保護リレー テスト セットの最も最近の生成である。
