150Vマイクロプロセッサ保護リレー テスト キット、多目的保護リレー テスター

多目的保護リレー テスト セット

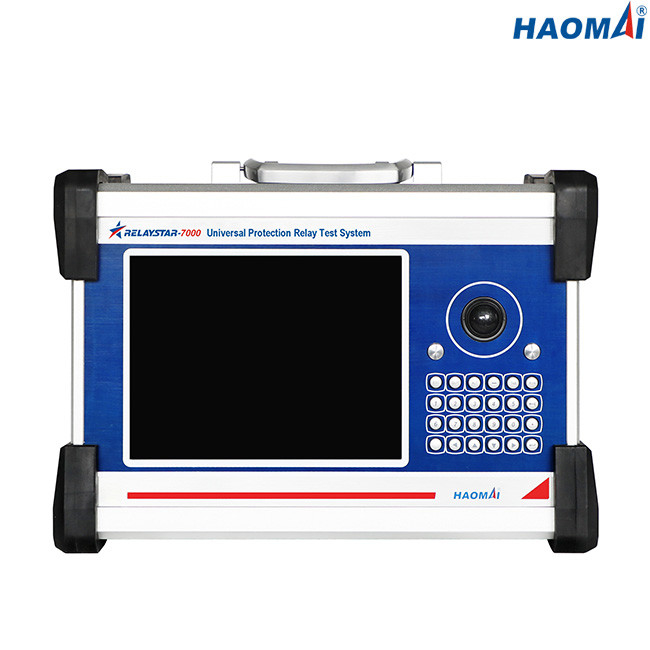

モデル: RELAYSTAR-7000

RELAYSTAR-7000は多目的および分野の携帯用保護リレー テスト セットである。単位はユーザーが手動の、定常および動的テストを迅速かつ簡単に行うことを可能にする9.7インチTFT LCDのタッチスクリーン、キーパッドおよびマウスが付いている作り付けの産業PCで作動する。テストおよび試験結果はローカル メモリで、または印刷するテスト レポートを救われか、テスト データの移動のためのUSBの記憶棒にダウンロードすることができる。

PCのフル オートマチックのテストのためにRELAYSTARソフトウェアの版を取付けることを、各RELAYSTAR-7000単位はと来る。RELAYSTARソフトウェアはオペレーティング システムWindows 10のPCで動くように設計されている。

RELAYSTAR-7000はテストの電気機械の、ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレー、IEC61850 IEDsが可能および併合の単位である。



主な特長

●テストの電気機械の、ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレー、IEC61850 IEDsおよび併合の単位が可能

●直観的な高リゾリューションの写実的なTFT LCDスクリーン、作動するために必要なPC無しを使用して独立操作

●PC遠隔テスト機能

●高い現在および高い発電

●作り付けの波形の監視および録音

●動的GPS衛星は端末相互のテストの機能を合わせた

●IEC61850テストの機能



技術的なデータ

概要の流れおよび電圧出力

現在の発電機	範囲の配置	6段階AC （L-N）:6x0… 30A
		DC （L-N）:6x0… ±10 A
	力	6段階AC （L-N）:30Aの6x450VA
		DC （L-N）:10Aの6x120VA
	正確さ	AC:±1mA （≤0.2A）、≤0.1% （0.2~30A）
		DC:±5mA （0.2~0.5A）、≤0.2% （0.5~10A）
	決断	1mA
電圧発電機	範囲の配置	6段階AC （L-N）:6x0… 150V
		DC （L-N）:6x0… ±160V
	力	6段階AC （L-N）:150Vの6x80VA
		DC （L-N）:160Vの6x80VA
	正確さ	AC:±2mV （0.2~2V）、≤0.1% （2~150V）
		DC:±10mV （0.5~5V）、≤0.2% （5~160V）
	決断	1mV
概要の発電機	頻度	範囲:0~1200Hz
		正確さ:<1mhz>
		決断:0.001Hz
	段階	範囲:-360° ~+360°
		正確さ:0.1°
		決断:0.01°
	倍音	重ね合わせの順序:2~24回
		ゆがみ:≤0.5%



イーサネット通信用インタフェース

モード	10/100Base-TX （10/100Mbit、ねじれ二線式の自動クロスオーバー）
港の数	2
タイプのインターフェイス	RJ45
状況表示	LEDライト



光ファイバーの通信用インタフェース

モード	100Base-FX （100Mbit、光ファイバー、双方向通信）
港の数	8
タイプのインターフェイス	LC
繊維のタイプ	62.5/125μm （マルチモード・ファイバ）
波長	1310nm
伝送距離	>1km
状況表示	LEDライト



立方フィートインターフェイス

港の数	9 （送信のための8、受け入れのための1）
タイプのインターフェイス	ST
繊維のタイプ	62.5/125μm （マルチモード・ファイバ）
波長	850nm



二進入力

数	8
タイプ	潜在性なしの接触か遊んでいる接触（自動同一証明）
境界の特徴	「0":0~6V;「1":12V~250V



二進出力

数	4
タイプ	遊んでいる接触
壊れ目容量	250VAC/0.5A;250VDC/0.2A



作り付けの監視および録音

監視	流れおよび電圧出力
録音	アナログ出力は、二進入力/状態を出力する
モード	実時間監視は、外的な配線要求されない
レコード長	（内部メモリが完全になるまで）無制限



電源

わずかな入力電圧	カスタマイズされて（AC230V/120V±10%の1段階）
わずかな頻度	50/60のHz
評価される流れ	120Vの230V/12Aの10A
関係	標準的なACソケット（IEC 60320）



環境条件

操作の温度	0の… +50 °C （+32… +122 °F）
保管温度	-25… +70 °C （- 13… +158 °F）
湿気範囲	相対湿度5… 95%、不凝縮
振動	IEC 60068-2-6 （10の… 150のHzの20m/s2）



雑多

重量	19.5kg （42.99 lb）
次元（ハンドルなしのW X H X D、）	405×295×250mm （15.94x11.61x9.84）



安全基準、電磁適合性

EMC	プロダクトは電磁適合性（EMC）に指導的な2004/108/EC （セリウム合わせるため）付着する。
	プロダクトは低電圧指導的な2006/95/EC （セリウム合わせるため）に付着する。
安全	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
	IEC 61010-1



RELAYSTAR-7000はテストの電気機械の、ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレー、IEC61850 IEDsおよび発電所の併合の単位、慣習的なサブステーションまたはスマートなサブステーションのために置かれる多目的および分野携帯用テストである。
