タッチ画面との多目的HVケーブルの試験装置8A 55Hz

送電線インピーダンス検光子

モデル:HLT-300

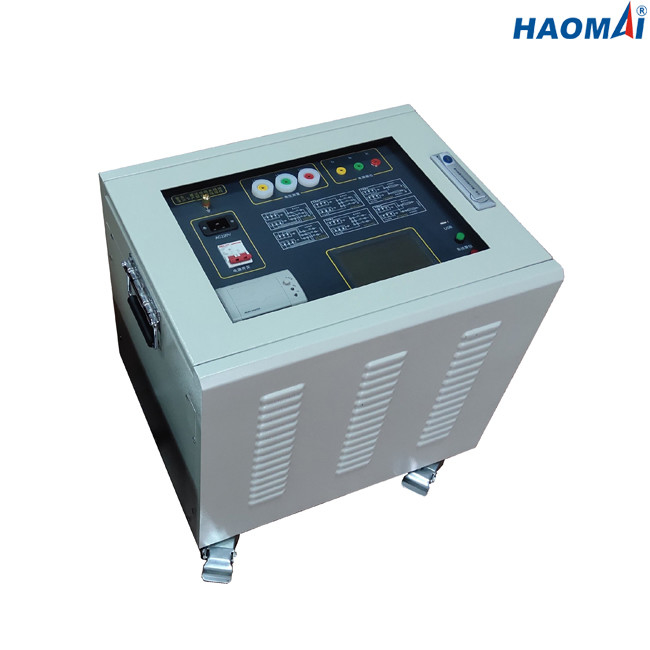

送電線インピーダンス検光子HLT-300は発電所、サブステーションまたは実験室のさまざまな高圧送電線変数をテストするための高精度の器械である。器械は周波数変換の電圧調整によって出力電力できる作り付けの周波数変換力モジュールが付いている統合された構造である。頻度は45Hzか55Hzに変えることができる。デジタルろ過の技術は場所の力の頻度電界の干渉を避け、基本的に強い電界の干渉の下で正確な測定の問題を解決するために採用される。

主な特長

●タッチ画面、作動するために必要なPC無しを使用して独立操作

●極度のanti-induction電圧機能

●正確な測定のための周波数変換の技術を採用しなさい

●引き起こされた電圧および誘導電流を直接測定することできる

●HVの送電線のインピーダンス、インピーダンス角度、抵抗、リアクタンスおよびインダクタンスを測定することできる

●機内試験結果を救うことできる

●作り付けのサーマル プリンターで試験結果を直接印刷することできる

●簡単なワイヤーで縛る関係

技術的なデータ

1) 出力

●最高。出力電圧:AC 300V

出力電圧正確さ:0.5%

●最高。現在の電圧:8A

出力電流の正確さ:0.5%

●出力頻度:45Hz、55Hz

2) キャパシタンス測定

測定範囲:0.01~30µF

測定の正確さ:±1%読む±0.01µF （測定値≥1µF）

±2%読む±0.01µF （測定値 <1>

決断:0.0001µF

3) インピーダンス測定

測定範囲:0.1~400Ω

測定の正確さ:±1%読む±0.01Ω （測定値≥1Ω）

±2%読む±0.01µF （測定値 <1>

決断:0.0001Ω

4) インピーダンス角度

測定範囲:-180°~ +180°

測定の正確さ:±0.2° （V）電圧≥1.0

±0.3° （電圧0.2V~1.0V）

決断:0.0001°

5) Anti-interference主義:周波数変換方法

6) Anti-interference流れ:80A

7) Anti-interference電圧:30kV

8) 収蔵可能量:200の試験結果

9) 電源:AC 220V±10%、50/60Hz

10) 次元:530x 410x 510mm （20.87x16.14x20.08インチ）

11) 重量:65kg （143.30 lbs）

12) 環境条件

●保管温度:-20°Cへの70°C （- +158°F）への4°F

●実用温度:-20°Cへの+50°C （- 4°Fへの+122° F）

●湿気: < 85="">

13) 安全資格およびEMC

●安全:IEC61010-1に従って設計されている、2006/95/EC

●EMC:2004/108/EC

送電線インピーダンス検光子HLT-300はHVの送電線の測定のインピーダンス、インピーダンス角度、抵抗、リアクタンスおよびインダクタンスのために置かれる強力なテストである。
