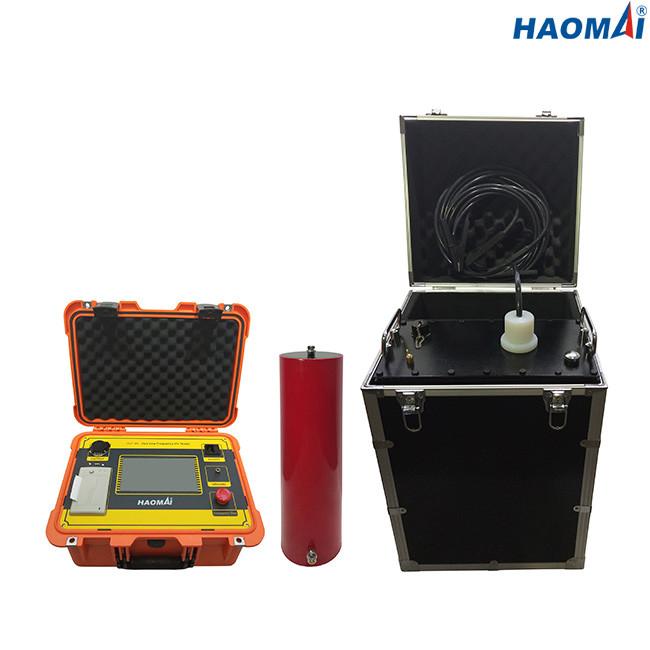

80kV高圧HVケーブルの試験装置0.1Hzの超小型軽量マシン

ミリアメートル波Hipotのテスター

モデル:VLF-80

VLFはミリアメートル波を意味する。VLF HipotのテスターはAC出力高圧器械である。VLF HVのテスターは慣習的なACテスト セットの出力50/60のHzのと比較される0.1Hz-0.02Hzで正弦AC電圧を提供する。それは今でも正弦極性の反転のAC電圧あらゆる半分周期である。

VLF Hipotのテスターは実地試験ケーブルおよび回転機械類（モーター/発電機）のような高いキャパシタンス負荷に使用される。AC源の頻度より低く、流れより低い容量性負荷に電圧を適用するために必要な力。

VLF Hipotのテスターの主な使用はテスト メディアおよび高圧保護された送電線である。それは取付けか修理の後でケーブルを確認するために特に貴重である。欠陥をテストの間に失敗するために、欠陥を見つけるために、修理か取り替えを作るためにもたらすのにVLFを使用しよりよいケーブルと去られなさい。

VLF Hipotのテスターはまたコイルを実地にテストする携帯用および現実的な方法を提供し、IEEE 433-2009の標準によって指定されるので、大きい機械類回転（モーター/発電機）をテストするために非常に有用である。

主な特長

●出力頻度:0.1Hz、0.05Hz、0.02Hz

●現在、電圧および波形データ直接正確なデータを保障する高圧側面から見本抽出される。

●過電圧の保護機能を使って。出力が一定の電圧限界を超過する場合、器械は保護のために停止し、行為の時間は20msよりより少しである。

●高低の電圧倍の保護のための過電流保護機能を使って。高圧側面は精密のに従って停止する保護価値を置くことができる。低電圧の側面の流れは評価される流れを超過する場合、保護のために停止し、操作の時間は20msよりより少なくある。

●高圧出力保護抵抗器はブスター ボディで、そうそこにである別の保護抵抗器を外で接続する必要性設計されていない。

●高低の電圧は負帰還制御回路が採用される、従って出力はキャパシタンス上昇の効果をもたらさない閉じたループを。

●試験結果はテスターに救うことができる。

●試験結果は作り付けのサーマル プリンターで印刷することができる。

技術的なデータ

1) 出力評価される電圧:80kV/30mA （ピーク値）

2) 出力頻度:0.1Hz、0.05Hz、0.02Hz

3) 積載量:

最高0.1Hz。1.1µF

最高0.05Hz。2.2µF

最高0.02Hz。5.5µF

4) 測定の正確さ:3%

5) 電圧肯定的な、陰極ピーク価値間違い:≤3%

6) 電圧波形ひずみ:≤ 5%

7) 作動状態

温度:-10℃~+40℃

湿気:≤ 85%RH

8) 電源:AC220V±10%、50/60Hz

ミリアメートル波HipotのテスターVLF-80は0.1Hz、0.05Hzまたは0.02Hzに測定の送電線または機械類回転（モーター/発電機）のための強力なテスト器械である。
