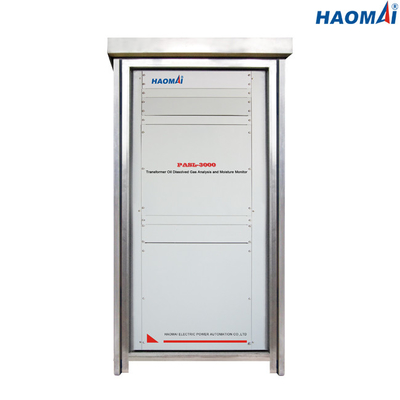

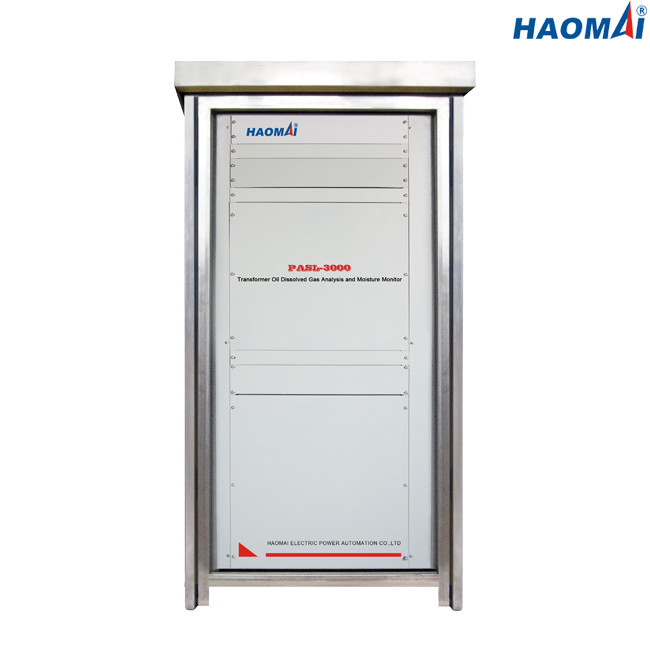

多数のガスの変圧器DGAの監視ユニット

モデル:PASL-3000

国際規格、また湿気（H2O）によって輪郭を描かれてと同時に革新的に半導体のレーザー技術およびphoto-acoustic分光学の検出の技術を使用して、多数のガスの変圧器DGAの監視ユニットPASL-3000はオイルでエチレン（C2H4）等分解したガスを水素（H2）、一酸化炭素（CO）、二酸化炭素（二酸化炭素）、メタン（CH4）、アセチレン（C2H2）、エタン（C2H6）を測定できる。オンライン測定はユーザーが変圧器の欠陥の完全な範囲を検出し、診断することを可能にする。

PASL-3000は発電、伝達または産業分野の中型および大型の変圧器を監察するために広く利用されているオンライン変圧器DGAの監視ユニットである。

主な特長

●この監視ユニットは変圧器オイルで分解されたガスを検出し、主要な変圧器の最初の段階の故障検出率を改善し、そして欠陥の発生および維持管理のコストを削減することに対する驚くべき効果をもたらす新しい分野に半導体のレーザー技術およびphotoacoustic分光学の技術をもたらす。

●全部品はガスの測定および分析を分解した。水素（H2）、一酸化炭素（CO）、二酸化炭素（二酸化炭素）、メタン（CH4）、アセチレン（C2H2）、エタン（C2H6）、エチレン（C2H4）、湿気（H2O）等8のタイプ ガスのガスの部品の内容を測定するためにphoto-acoustic分光学を採用しなさいまた延長窒素（N2）および酸素（O2）の構成の内容を測定するためにである場合もある。

●搬送ガス無し、維持無し、停電の取付け無し。オイルのサンプルはオイルの入口を通して直接見本抽出され、オイルのサンプルは取付けの間に分析の後でオイル タンクに、そうそこにである停電戻らない。搬送ガスおよびre-calibrationは偽りなく手入れ不要である操作の間に要求されない。

●狭い帯域幅の正確なテストは、干渉を避ける。混合された欠陥のガス、高い測定の正確さ、よい反復性を検出するときレーザー光線源、フィルターは、正確に十字の干渉を避けることができない。

●一定した温度の真空ガス抜き処理、安全、信頼できる。高いガスを抜く効率は外的な空気、オイルのサンプル「0"と、ガスを抜くオイルのサンプル汚染「0"損失、変圧器オイルのリターンの安全を保障するために連絡しない。

●電子的に調整されたレーザーは機械構造失敗を避ける。レーザーは従来の赤外線ライトの源photoacousticスペクトル システムの調節ディスクを取り替え、機械振動および損失を減らし、運転されたりそして装置の故障率を減らす脈拍の光シグナルを発生させる電気信号によって。

●リモート ターミナルの表示。モニターは装置操作の状態、実時間測定データ、データ コラムの分析グラフ、傾向グラフ、レポートおよび警告のプロンプトを含むリモート ターミナルの表示を、提供できるMODBUSおよびIEC61850議定書を支える。

●多数のデータ通信の、遠隔中心にされた管理。高度の遠隔中心にされた管理ソフトウェアは多数のモニターの連続した状態そしてテスト データを要約し、監視でき完全な傾向分析および診断の結果を提供する。それはRS485、イーサネット、GPRS、光ファイバー等コミュニケーション モードを支える。

技術的なデータ

多数のガスの変圧器DGAの監視ユニットPASL-3000は発電所かサブステーションで水素（H2）、一酸化炭素（CO）、二酸化炭素（二酸化炭素）、メタン（CH4）、アセチレン（C2H2）、エタン（C2H6）を監視するための信頼できるオンライン単位、エチレン（C2H4）等分解した中型および大型の変圧器のガスそして湿気（H2O）をである。
