12kV IEC60247の電源変圧器テストは超小型軽量マシンの絶縁材の要因を置いた

12kV絶縁材の力率テスト セット

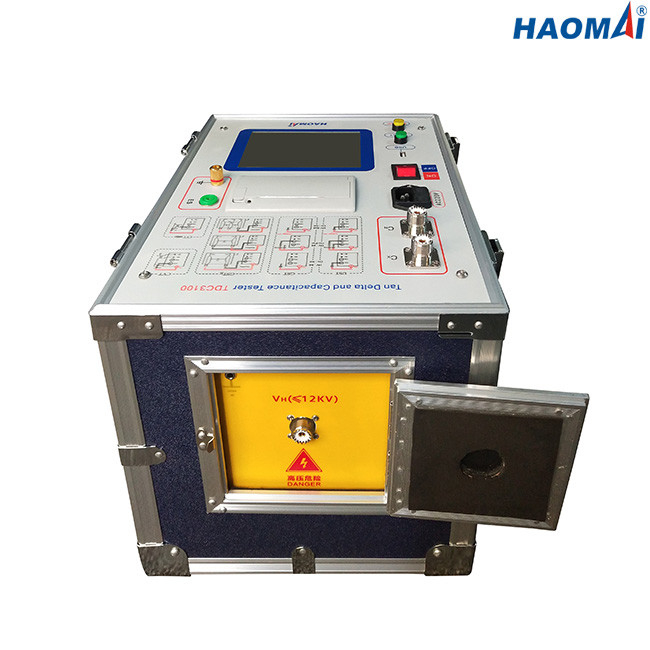

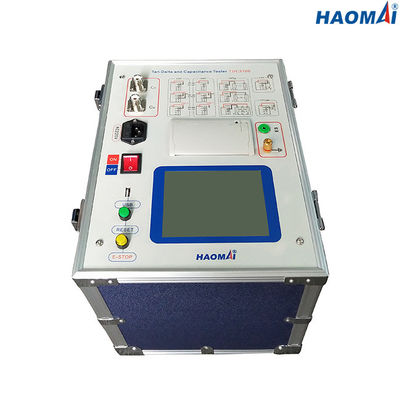

モデル:TDC3100

絶縁材の特性は時間と変わり、キー変数が正確にテストされる絶縁材の相対的な悪化のレベルに導くことはこと必要、である。キャパシタンスおよび力/誘電正接テスト セットはそれ故に使用したある。

TDC3100は作り付け12kV交流電力の源の測定橋および参照標準のコンデンサーによって完全な統合された絶縁材の力率テスト置いたである。それは使用しやすくタッチ画面でテスト セットを作動させること容易。ワイヤーで縛る関係は簡単で、経験の浅い人員によって作動するもことができる。

絶縁材の力率テストは独身者がファイルするテストに運ばれるTDC3100をである軽量および携帯用置いた。

TDC3100単位に行われるかもしれないあらゆる操作上か無意識の間違いを大事にする作り付けの安全保護がある。



主な特長

1) テスト標準:IEC60247

2) 選択可能なテスト モード:UST、GST、GSTg

3) 12のkVの絶縁材の力率/誘電正接（tan∂）の測定

4) 12のkVのキャパシタンス測定60までnF

5) 利用できるCVTのダランベールの収束判定法（正確さのクラス1.0または3.0とのCVTのために適した）

6) 厳しい干渉または騒音条件の下のテストのための干渉の抑制回路

7) 容易で、速い操作のためのタッチ画面

8) プリントアウトの試験結果のための作り付けのサーマル プリンター直接



技術的なデータ

●テスト標準:IEC60247

●内部HVの出力:0.5~12kV

出力正確さ:± （reading×1%）

決断:100V

最大出力の流れ:200mA

容量:2000VA

●自己刺激動力源:AC 0~50V/15A

●誘電正接（tgδ）の測定

測定範囲:限界無し

正確さ:± （reading×1%+0.040%）

決断:0.001%

●キャパシタンス（Cx）測定

測定範囲:15pF < Cx="">

Cx < 60nF="">

Cx < 150nF="">

Cx < 300nF="">

Cx <300nf for="" CVT="" test="">

正確さ:± （reading×1%+1.00pF）

決断:0.001pF （4有効なデジタル）

●CVTのダランベールの収束判定法（正確さのクラス1.0または3.0とのCVTのために適した）

測定範囲:10~10000

正確さ:1%

●頻度

単調:50Hzか60Hz

可変的な頻度:45Hz/55Hz、47.5Hz/52.5Hz、55Hz/65Hz、57.5Hz/62.5Hz

●試験結果の印刷のための作り付けのサーマル プリンター

●試験結果のダウンロードの貯蔵のためのUSBインターフェイス

●データ記憶:200の試験結果はテスターに貯えることができる

●電源:カスタマイズされる（AC 220V/230V/120V/127V±10%の1段階）、50Hz/60Hz

●環境条件

保管温度:-20℃~60℃

実用温度:-10℃~50℃

湿気: <90>

●雑多

ホストの次元:350x270mx270mm （13.78x10.62x10.63。）

ホストの重量:22.8kg （50.27 lb）

●安全資格およびEMC

安全:IEC61010-1に従って設計されている

EMC:軽い産業IEC 61326



絶縁材の力率テスト セットTDC3100は発電所のおよびサブステーションのような重い電磁妨害雑音の環境の力/誘電正接およびキャパシタンスを測定するように設計されている。
