| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015 |
| モデル番号: | GRT-300 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+カートン |
| 受渡し時間: | 5-10仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | 接地抵抗のテスター | 2/3/4のワイヤー方法による地上の抵抗の測定: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| 二重クランプでの地上の抵抗の測定: | 0.01Ω-100Ω | 土の抵抗: | 0.00Ωm-9999kΩm |
| 地上の電圧: | 0.00V-100.0V | AC流れ: | 0.0mA-1000A |
| ハイライト: | ISO9001は抵抗の試験装置をひいた,1000A倍は地上の抵抗の試験装置を締め金で止める,3700V/rmsは抵抗のテスターをひいた |
||

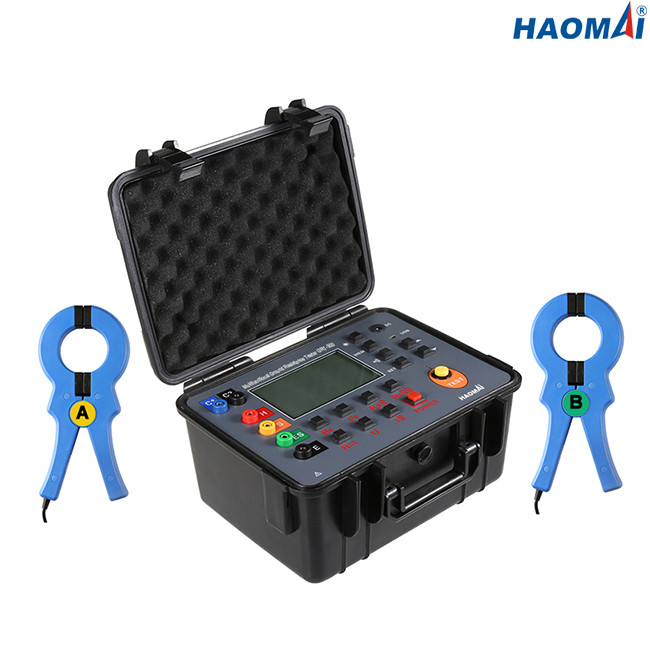

二重クランプが付いている地上の抵抗のテスター
モデル:GRT-300
二重クランプGRT-300を持つひかれた抵抗のテスターは多数の測定方法を統合している高度の地上の抵抗のテスターである。器械にだけでなく、従来の補助棒との地上の抵抗の測定の機能があるが、また補助棒なしで地上の抵抗の測定の独特な機能がある。それはマイクロプロセッサ制御精度4ワイヤー方法、3-wire方法および簡単な2ワイヤー方法、選択方法、二重クランプ方法によって地上の耐性検査を測定するために大きいLCD灰色スクリーンのバックライトの表示およびマイクロプロセッサ技術を、採用する。大き口径の現在のクランプの設計および二重クランプ測定の技術の使用によって、オンライン測定は補助棒を取付け、装置からの基づいているボディを隔離する必要性なしで実現される。
二重クランプGRT-300が付いている地上の抵抗のテスターはテレコミュニケーション、電力、天候、コンピューター室、油田、電力配分ライン、タワーの送電線、ネットワークを、避雷針基づかせている、給油所、工場等で広く利用されている。
技術的なデータ
| 機能 | 四線式、three-wireまたは二線式方法、測定の土の抵抗、測定の地面の電圧およびAC電圧による測定の地上の抵抗 |
| 周囲温度および湿気 | 23℃±5℃、次75%rh |
| 電源 | DC 6V/4.5Ahのlead-acid電池、最後スタンバイのための100時間以上 |
| 干渉の電圧 | <20v> |
| 現在の干渉 | <2a> |
| Rの測定の間の電極の間隔 | a>5d |
| ρの測定の間の電極の間隔 | a>20h |
| 補助地上インピーダンス | 標準状態 <100> |
| 測定の範囲 | 地上の抵抗:0.00Ω~30.00kΩ |
| 土の抵抗:0.00Ωm~9999kΩm | |
| 地上の電圧:0.00V~100.0V | |
| 測定モード | 精密な四線式かthree-wire測定、簡単な二線式の測定 |
| 測定方法 |
地上の抵抗:評価される流れおよび棒変更方法 土の抵抗:four-pole方法 地上の電圧:平均改正（インターフェイス間のS-ES） |
| テスト頻度 | 128Hz |
| 短絡テスト流れ | > 20mA （正弦波） |
| 開路テスト電圧 | 最高AC 28V。 |
| 範囲の間隔をあける電極 | 1m~100mは置くことができる |
| ギアチェンジ装置 | 地上の抵抗:フル オートのshifting 0.00Ω~30.00kΩ |
| 土の抵抗:フル オートのshifting 0.00 Ωm~9999kΩm | |
| バックライト | 薄暗い場所の使用のために適した制御可能な灰色スクリーンのバックライト |
| 表示モード | 4ビット大きいLCD表示、灰色スクリーンのバックライト |
| 測定の指示 | 測定の間のLEDの点滅の表示器 |
| LCDのサイズ | 111mm×68mm |
| LCDの表示フィールド | 108mm×65mm |
| 器械次元 | LxWxH:277.2mm×227.5mm×153mm |
| 標準的な試験導線 | 4 PC:赤い15m、黒15m、黄色い10m、緑10m |
| 簡単なテストの鉛 | 2 PC:黄色い1.6m、緑1.6m |
| 補助接地棒 | 4 PC:φ10mm×200mm |
| 測定の時間 | 地上の電圧:約3回/秒。 |
| 地上の抵抗/土の抵抗:約7秒。/time | |
| 線間電圧 | AC100Vの下の測定（商業力を測定するのに地上の電圧測定機能が使用することができない） |
| USBインターフェイス | USBインターフェイスを使うと、ソフトウェア監視、貯蔵データはセービングおよび印刷のためのコンピュータにアップロードことができる。 |
| コミュニケーション ケーブル | 1つのPC USBコミュニケーション ケーブル、長さ:1.5m |
| データ記憶 | 500データ セット。「記憶が完全であることをMEM」は貯蔵の表示器、「完全な」記号示すである。 |
| データ問い合わせ | 「氏」は記号現われる |
| 流出の表示 | 過剰範囲の流出機能:「OL」の記号は現われる。 |
| 干渉テスト | 干渉信号の自動同一証明。「騒音」の記号は干渉の電圧が5Vより高いいつか示す。 |
| 補助地上テスト | 補助地上インピーダンス検定関数を使って、0.00KΩ | 30kΩ （最高RH = 3kΩ +100R <50k> |
| 警報機能 | 測定値が警報設定値を超過するとき警報を与えなさい |
| 電池の電圧 | 電池の電圧が低い時時機を得た充満に思い出させる電池の実時間ディスプレイ。 |
| 自動シャットダウン | 「APO」の記号は15分後に、自動シャットダウン現われる |
| パワー消費量 | スタンバイ:40mA （バックライト） |
| バックライトをつけなさい:43mAについて | |
| 働き:75mA （バックライト） | |
| 重量 | 器械:2.45 kg （を含む電池） |
| 試験導線:1.3 kg | |
| 補助接地棒:0.85 kg （4pcs） | |
| 働く温度および湿気 | -10℃~40℃、次80%rh |
| 保管温度および湿気 | -20℃~60℃、次70%rh |
| 積み過ぎの保護 | 地上インピーダンス測定:彼およびS-ESの港間のAC 280V/3秒 |
| 絶縁試験 | 20MΩの上の（回路と場合間の500V） |
| 抵抗電圧 | AC 3700V/rms （回路と場合間で） |
| EMC | IEC61326 |
| 安全 |
IEC61010-1 （CATⅢ 300V、CAT IV 150Vの汚染のレベル2） IEC61010-031 IEC61557-1 （地上インピーダンス） IEC61557-5 （土の抵抗） JJG 366-2004 |
測定は正確さ鳴り、
| 検定関数 | 範囲 | 正確さ | 決断 |
| 地上の抵抗を測定するための2/3/4のワイヤー方法 | 0.00Ω~29.99Ω | ±2%rdg±5dgt （ノート1） | 0.01Ω |
| 30.0Ω~299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ~30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| DCの抵抗 | 0.0Ω~299.9Ω | ±2%rdg±3dgt | 0.1Ω |
| 300Ω~2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ~30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| 地上の抵抗を測定するための選択方法 | 0.00Ω~29.99Ω | ±2%rdg±5dgt （ノート1） | 0.01Ω |
| 30.0Ω~299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
| 地上の抵抗を測定するための二重クランプ方法 | 0.01Ω~0.99Ω | ±10%rdg±10dgt | 0.01Ω |
| 1.0Ω~9.9Ω | 0.1Ω | ||
| 10Ω~100Ω | 1Ω | ||
| 土の抵抗（ρ） | 0.00Ωm~99.99Ωm | ρ=2πaR （ノート2） | 0.01Ωm |
| 100.0Ωm~999.9Ωm | 0.1Ωm | ||
| 1000Ωm~9999Ωm | 1Ωm | ||
| 10.00kΩm~99.99kΩm | 10Ωm | ||
| 100.0kΩm~999.9kΩm | 100Ωm | ||
| 1000kΩm~9999kΩm | 1kΩm | ||
| 地上の電圧 | AC 0.00~100.0V | ±2%rdg±3dgt | 0.01V |
| 現在のAC | AC 0.0mA~1000A | ±2%rdg±3dgt | 0.1mA |
ノート1:標準状態:RH Rsの正確さ < 100="">
労働条件:RH max=3kΩ+100R<50kΩ、Rs max=3kΩ+100R<50kΩ
ノート2:それはR.の測定の正確さによって決まる。
π=3.14、a:1 m~100m
二重クランプGRT-300が付いている地上の抵抗のテスターは測定のための安定した、信頼できる用具であり抵抗、土の抵抗、現在のDCの抵抗、地上の電圧およびACを基づかせている。
