侵略的な多機能TEVの部分的な排出の探知器のテスター非

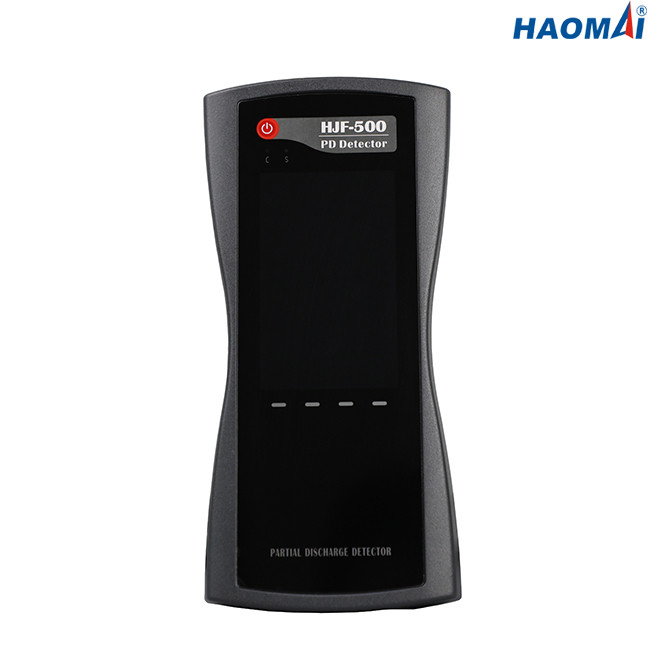

多機能の部分的な排出の探知器



モデル:HJF-500

多機能の部分的な排出の探知器HJF-500はMVおよびHVのサブステーションの速い測定の部分的な排出の活動のための理想的で非侵襲的な用具である。

MVおよびHVの両方サブステーションはそれに接続することができるセンサーの多種多様にHJF-500を使用して感謝する監視することができる。部分的な排出のために診断することができる典型的なMVおよびHVの資産は開閉装置、変圧器、GIおよびHVケーブル等を含んでいる。

PRPD （段階の解決する部分的な排出）のパターン表示の缶の部門とともに高い帯域幅異なったタイプの欠陥。コロナ放電および表面の排出は危ない内部部分的な排出と容易に区別することができるこのタイプの技術のもう一つの利点である。

HJF-500単位は4インチのタッチ画面で作動させることができる。作り付けのリチウム電池はHJF-500単位のために採用され、操作時間は6時間以上である。



主な特長

●MVおよびHVのサブステーションのオンラインPDの測定のための非侵襲的な用具

●5台のセンサーによって、1台の作り付けTEVセンサー（標準的な構成）を含む装備することできる1作り付けの超音波センサー（標準的な構成）、1台の外的な超音波センサー（選択構成）、1台の外的なUHFセンサー（選択構成）、1台のHFCTセンサー（選択構成）。

●単一のパッケージの多数機能を結合する

●表面および内部PDのための超音波およびTEVセンサー

●UHFの測定は正確に高い帯域幅のPDの活動を測定できる

●HVケーブルのPDの活動はHFCTの使用によって測定される

●高いサンプリング レート、強いanti-interference能力

●PRPDのパターン認識のための力の頻度の同時性

●異なった排出のタイプの分析を実現するために時間領域信号の波形、PRPDスペクトル、PRPSスペクトル等の排出パターン提供しなさい。

●試験結果はまた発生させたテスト レポートのためのPCにことができるアップロード船上に貯えることができる。



技術的なデータ

●TEVの測定

測定範囲:0-60dBmV

決断:1dB

正確さ:±1dB

周期ごとの最高の脈拍:1400

測定の周波数帯域:3~100MHz

●UHFの測定

検出の頻度:300-2000MHz

測定範囲:0-60dBmV

正確さ:<1dBmV

センサー バンド:300-2000MHz

●AAの測定

測定範囲:-6dBμV~68dBμV

決断:1dB

正確さ:±1dB

センサーの中心周波数:40kHz

●AEの測定

測定範囲:-6dBμV~68dBμV

決断:1dB

正確さ:±1dB

周波数範囲:20~200kHz

●HFCTの測定

センサー伝達インピーダンス:5mV/mA

検出の頻度:1~30MHz

感受性:≤50pC

●表示:4.0インチRGB LCDスクリーン

●電源

作り付け電池:3.7V/5000Ahリチウム電池

作業時間:6時間以上

充電器:AC90-264VかDC 5V

●環境条件

実用温度:-20 | 50℃

湿気:20-85%相対湿度

●雑多

次元（手持ち型のホスト）:210x100x35mm

重量（手持ち型のホスト）:0.4kg

関係の港:PC接続または充電器の入力の1の外的なセンサーの港、1の3.5mmステレオのヘッドホーンのジャッキのための1つのUSBポート

イヤホーン:最低の8オーム

SDカード:標準的な16G



多機能の部分的な排出の探知器HJF-500はMVおよびHVのサブステーションの開閉装置、変圧器、GIおよびHVケーブル等の部分的な排出の活動を測定するための理想的で非侵襲的な用具である。
