| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015 |
| モデル番号: | PQA-500 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の袋+カートン |
| 受渡し時間: | 5-10仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | PQの検光子、PQのテスター | チャネルの数: | 4U+4I |
|---|---|---|---|
| 段階の電圧段階に本当RMS: | 1.0V-2000V | DC電圧: | 1.0V-1000V |
| 本当RMSの流れ: | 10mA-1000A | 頻度: | 40HZ-70HZ |
| ハイライト: | 広範囲力の質の検光子,再充電可能な力の質の検光子,4Channel電力の検光子 |
||

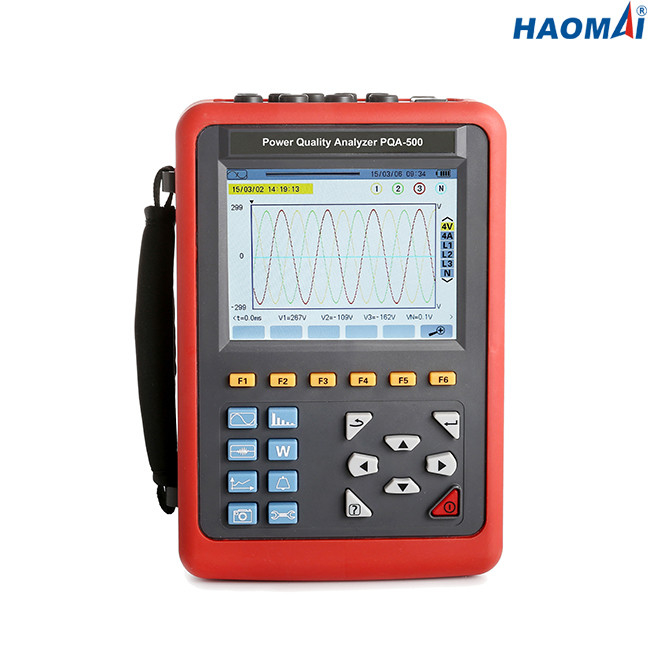

力の質の検光子
モデル:PQA-500
力の質の検光子PQA-500は電気HAOMAIによって発達し、特に3つの段階の、多機能および理性的で、簡潔なマン・マシン操作の実地試験のために設計されている広範囲テスト器械である。それは等使いやすく、大きいLCDスクリーン表示、高リゾリューション、中国語および英語の耐震性の貝構造のインターフェイスである。それは同時に4チャネルの流れ（ABCの三相および中立ワイヤー流れ）、4チャネルの電圧（地面へのABCの三相電圧および中立線間電圧）、期間にわたる現在の電圧のピーク値、最高/最小値、三相不均衡の要因、短時間の電圧明滅、変圧器Kの要因、アクティブな電源、無効電力、皮相電力、力率および変位の力率、アクティブな電源、無効電力、皮相電力、総高調波ひずみおよび調和的な等測定できる;表示実時間波形、現在の電圧の調和的な比率の棒グラフ;、監視して流れを現在の、電圧の動的に捕獲の即時の変更は力変数を監視して警報リストを発生させるために始めて、記録的なテスト データを長い間図表にするために傾向を発生させ。
技術的なデータ
| 電源 | 再充電可能なリチウム イオン電池は9.6Vのバックアップ充電器を詰める。 |
| 電池の表示器 | 電池の記号はダンプ エネルギーを示す。電圧が1分後に余りに低い、自動シャットダウンである時。 |
| パワー消費量 | 正常なテストの消費電流490 mAの8時間連続的な働き。 |
| 表示モード | LCD色スクリーン、640dots×480dots、5.6インチ、表示範囲:116mm×88mm。 |
| クランプのサイズ |
HM-008Bの小さく鋭い現在のクランプ:7.5mm×13mm; HM-040Bの円の現在のクランプ:35mm×40mm; HM-068Bの円の現在のクランプ:68mm×68mm。 HM-300Fの適用範囲が広いコイルの現在のセンサー（積分器と）:Ф300mm |
| 器械次元 | L×W×H:240mm×170mm×68 mm。 |
| チャネルの数 | 4U/4I. |
| 段階の電圧段階に | 1.0V~2000V. |
| 段階に中立電圧 | 1.0V~1000V. |
| 現在 |
HM-008Bの現在のクランプ:10mA~10.0A; HM-040Bの現在のクランプ:0.10A~100A; HM-068Bの現在のクランプ:1.0A~1000A; HM-300Fの適用範囲が広いコイルの現在のセンサー（積分器と）:10A | 3000A |
| 頻度 | 40Hz~70Hz. |
| 電気の変数 | W、VA、Var、PF、DPFのcosφ、tanφ。 |
| エネルギー変数 | Wh、Varh、Vah。 |
| 倍音 | 順序0~50。 |
| 総高調波ひずみ | 順序0~50の毎段階。 |
| 巧妙なモード | はい |
| 一時的な記録の数 | 150セット |
| 電圧明滅 | はい |
| 現在のモードの開始 | はい、100秒。 |
| 3段階は平衡を失う | はい |
| 記録 | 300日（同時録音20の変数、記録1ポイント5秒毎に）。 |
| 最低/最高の記録された価値 | 最高および最小値の測定長い期間。 |
| 警報 | 40のタイプの変数選択、12,800本のセット警報丸太。 |
| ピーク | はい |
| Phasorの図表の表示 | 自動的に。 |
| スナップショットの容量 | 60 |
| メニュー言語 | 英語/中国語。 |
| コミュニケーション | USB. |
| 自動切換え | 警報キャンペーンが始められるまたはトランジェントの調査は、侵入の現在の捕獲、または傾向の録音は未決または進行中である、装置自動切換え消えていないとき。 |
| 他のテスト モードでは、キーストロークのない15分、プロンプトの後の自動シャットダウン1分。 | |
| バックライト機能 | はい、夜および暗い場所で使用のために適した。 |
| 重量 | ホスト:1.6kg （電池と）。 |
| HM-008Bの小さく鋭い現在のクランプ:170g×4; | |
| HM-040Bの円の現在のクランプ:190g×4; | |
| HM-068Bの円の現在のクランプ:510g×4; | |
| HM-300Fの適用範囲が広いコイルの現在のセンサー（積分器と）:330g×4; | |
| テスト ワイヤーおよび力のアダプター:900g; | |
| 総重量:9.2kgについて（包装と）。 | |
| 電圧テスト ワイヤーの長さ | 3m |
| 現在のセンサー ワイヤーの長さ | 2m |
| 働く温度および湿気 | -10°C~40°C;80%Rhの下。 |
| 保管温度および湿気 | -10°C~60°C;70%Rhの下。 |
| 入れられたインピーダンス | テスト電圧の入れられたインピーダンス:1MΩ. |
| 抵抗電圧 | 抵抗3700V/50Hz器械の配線と貝間の1分の正弦AC電圧。 |
| 絶縁材 | 器械の配線と貝≥10MΩ間。 |
| 構造 | 絶縁材のvibration-proof外装が付いている二重絶縁材。 |
| 安全に規則 | IEC 61010 1000V猫III/600V CAT IV、IEC61010-031、IEC61326の汚染程度:2。 |
PQA-500 （除かれる現在のクランプ）の測定の正確さ
| 測定 | 範囲 | 表示決断 | 参照の範囲の最高の間違い |
| 頻度 | 40Hz~70Hz | 0.01Hz | ± （0.03の） Hz |
| 本当RMSの段階に中立電圧 | 1.0V~ 1000V | 最低の決断0.1V | ± （0.5%+5dgt） |
| 段階の電圧段階に本当RMS | 1.0V~ 2000V | 最低の決断0.1V | ± （0.5%+5dgt） |
| DC電圧 | 1.0V~ 1000V | 最低の決断0.1V | ± （1.0%+5dgt） |
| 本当RMSの流れ | 10mA~ 1000A | 最低の決断1mA | ± （0.5%+5dgt） |
| 段階に中立電圧のピーク | 1.0V~ 1414V | 最低の決断0.1V | ± （1.0%+5dgt） |
| phase-to-phase電圧のピーク | 1.0V~ 2828V | 最低の決断0.1V | ± （1.0%+5dgt） |
| 現在のピーク | 10mA~ 1414A | 最低の決断1mA | ± （1.0%+5dgt） |
| 波高因子 | 1.00~ 3.99 | 0.01 | ± （1%+2dgt） |
| 4.00~ 9.99 | 0.01 | ± （5%+2dgt） | |
| アクティブな電源 | 0.000W~ 9999.9kW | 最低の決断0.001W |
± （1%+3dgt） Cosφ≥0.8 |
|
± （1.5%+10dgt） 0.2≤Cosφ<0> |
|||
| 無効電力、誘導か容量性 |
0.000VAR~ 9999.9kVAR |
最低の決断0.001VAR |
± （1%+3dgt） Sinφ≥0.5 |
|
± （1.5%+10dgt） 0.2≤Sinφ<0> |
|||
| 皮相電力 |
0.000VA~ 9999.9kVA |
最低の決断0.001VA | ± （1%+3dgt） |
| 力率 | -1.000~ 1.000 | 0.001 |
± （1.5%+3dgt） Cosφ≥0.5 |
|
± （1.5%+10dgt） 0.2≤Cosφ<0> |
|||
| 活動的なエネルギー | 0.000Wh~ 9999.9MWh | 最低の決断0.001Wh |
± （1%+3dgt） Cosφ≥0.8 |
|
± （1.5%+10dgt） 0.2≤Cosφ<0> |
|||
| 反応エネルギー、誘導か容量性 |
0.000VARh~ 9999.9MVARh |
最低の決断0.001VARh |
± （1%+3dgt） Sinφ≥0.5 |
|
± （1.5%+10dgt） 0.2≤Sinφ<0> |
|||
| 明白なエネルギー |
0.000VAh~ 9999.9MVAh |
最低の決断0.001VAh | ± （1%+3dgt） |
| 位相角 | -179°~ 180° | 1° | ± （2°） |
|
Tanφ （VA≥50VA） |
-32.76~ 32.76 | 最低の決断0.001 | φ:± （1°） |
|
要因段階の力のシフト （DPF） |
-1.000~ 1.000 | 0.001 | φ:± （1°） |
|
調和的な比率 （順序1に50） （Vrms>50V） |
0.0%~ 99.9% | 0.1% | ± （1%+5dgt） |
|
調和的な角度 （Vrms>50V） |
-179°~ 180° | 1° | 順序1に25の± （3°）の倍音 |
| 順序26に50の± （10°）の倍音 | |||
|
総調和的な比率 （THDかTHD-F） ≤50 |
0.0%~ 99.9% | 0.1% | ± （1%+5dgt） |
|
ゆがみ要因 （DFかTHD-R） ≤50 |
0.0%~ 99.9% | 0.1% | ± （1%+10dgt） |
| 変圧器Kの要因 | 1.00~ 99.99 | 0.01 | ± （5%） |
| 3段階は平衡を失う | 0.0%~ 100% | 0.1% | ± （1%） |

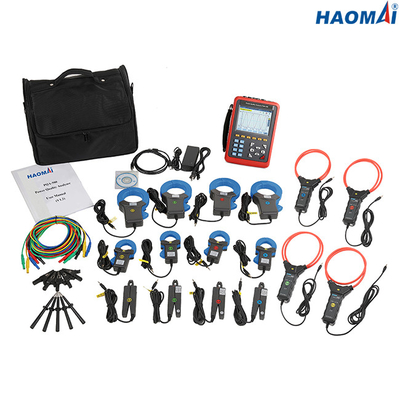

現在のクランプ（任意）
| タイプ | 本当RMSの流れ | 本当RMSの流れの最高の間違い | 位相角の最高の間違い |
| HM-008Bの現在のクランプ | 10mA~ 99mA | ± （1%+3dgt） | ± （1.5°）、Arms≥20mA |
| 100mA~ 10.0A | ± （1%+3dgt） | ± （1°） | |
| HM-040Bの現在のクランプ | 0.10A~ 0.99A | ± （1%+3dgt） | ± （1.5°） |
| 1.00A~ 100A | ± （1%+3dgt） | ± （1°） | |
| HM-068Bの現在のクランプ | 1.0A~ 9.9A | ± （2%+3dgt） | ± （3°） |
| 10.0A~ 1000A | ± （2%+3dgt） | ± （2°） | |
| HM-300Fの適用範囲が広いコイルの現在のセンサー（積分器と） | 10A~99A | ± （1% + 3dgt） | ± （3°） |
| 100AA~3000A | ± （1% + 3dgt） | ± （2°） |
力の質の検光子PQA-500はテスト エンジニアのための強力な用具である。
