20dB広がりの周波数応答の検光子

広がりの周波数応答の検光子

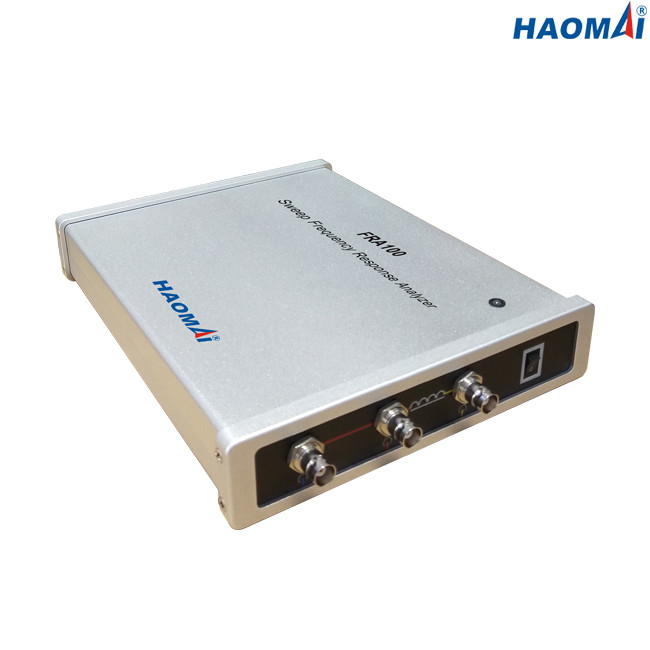

モデル:FRA100

広がりの周波数応答の検光子FRA100は広い周波数範囲でSFRA （広がりの周波数応答分析）の方法および手段を電気伝達関数使用する。それは変圧器の信頼性を改善し、維持費を削減し、高価な失敗を防ぐのを助ける磁気中心それによりの巻く欠陥そして欠陥を検出する。

広がりの周波数応答の検光子FRA100はFRAおよび中国標準的なDL/T 911-2016を使用してCigreのパンフレット342,2008の変圧器の巻上げの機械状態の査定の条件、電源変圧器の巻く変形のFRA、また国際規格IEC60076-18を達成する:2012年。

主な特長

●各巻上げの電源変圧器のamplitude-frequency応答特性の測定によって巻く変形をテストするのにSFRA （広がりの周波数応答分析）を使用しなさい

●速い測定:単一の巻上げの測定の時は2分よりより少しである

●高周波正確さ:≤0.001%

●最高の広がりポイント50,000まで

●より高い頻度安定性を保障するデジタル頻度統合

●ラップトップを十分に保護する5000V電圧分離

●9つのカーブに同時に荷を積み、巻く変形を診断し、参照の結論を提供するために自動的に各カーブの変数を計算することできる。

●分析ソフトウェアに缶が中国標準的なDL/T 911-2016および国際規格IEC60076-18の条件を達成する強力な機能がある:2012年。

●ソフトウェア管理は高いhumanizationおよびintellectualizationを所有している。ユーザーはただ変数配置の後ですべての測定を完了するために1つのボタンをかちりと鳴らす必要がある。

●（2.3 kg/5.07 lb）容易のために小型そして軽量運びなさい

技術的なデータ

◇測定セクション

テスト方法:SFRA （広がりの周波数応答分析）

周波数範囲:10Hz-10MHz

頻度決断:< 0="">

頻度誤り:≤0.001%

ポイントの数:ユーザーの選択可能なデフォルト600

最高。ユーザー定義50の000ポイント

測定の時間:単一の巻上げのための1-2分

ポイント間隔をあけること:対数か線形

広がりの設定:顧客によって定義される周波数帯域のための個々の設定。線形か対数目盛。

ダイナミック レンジ:-120dB~20dB

誤り:+10 dBからの±0.1 dB -50 dBに

±0.5 dB -80 dBに

±1 dB -100 dBに

PCコミュニケーション:USB

ソフトウェア:Windows XP/7/8/10のために適した

標準:Cigréのパンフレット342 2008年の条件を達成する。FRA DL/T 911-2004、電源変圧器の巻く変形のFRA、また国際規格IEC60076-18を使用して変圧器の巻上げの機械条件の査定:2012年。

◇アナログ出力

チャネル:1

承諾の電圧:0.50-25 Vp-pはテストで、自動的に調節する

50 Ωの測定の電圧:0.25-12.5 Vp-p

出力インピーダンス:50 Ω

周波数範囲:10Hz-10MHz

広がりの方向:最高への低速

◇アナログ入力

チャネル:2

見本抽出:同時に

周波数範囲:10Hz-10MHz

入れられたインピーダンス:1 MΩ

サンプリング レート:100 MS/s

◇PCの条件（PCは含んでいなかった）

オペレーティング システム:Windows XP/7/8/10

プロセッサ:ペンティアム500番のMHzまたはより高い

記憶:256 MbのRAMまたはもっと

ハード・ドライブ:自由な最低の30 Mb

インターフェイス:USB

◇概要

アダプターのためのAC電源:100-240V AC、50/60Hz

器械のためのDC電源:12V DC

次元:238 x 184 x 40のmm （9.37" x 7.24" x 1.57」）

重量:2.3 kg （5.07 lbs）

環境条件

適用分野:器械は中型および高圧サブステーションおよび産業環境の使用のために意図されている。

保管温度:-20°Cへの70°C （- +158°F）への4°F

実用温度:-20°Cへの+50°C （- +122°F）への4°F

湿気: < 95="">

安全資格およびEMC

安全:IEC61010-1に従って設計されている、2006/95/EC

EMC:2004/108/EC

広がりの周波数応答の検光子FRA100は中心の機械および電気変更を検出し、電源変圧器のアセンブリを巻くための理想的な器械である。
