| 起源の場所: | 中国 |
| ブランド名: | HAOMAI |
| 証明: | ISO9001:2015, Test Report, Calibration Report |
| モデル番号: | RELAYSTAR-806 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 輸送の場合+合板の場合 |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの400セット |
| 製品名: | リレー テスト セット、リレー テスト キット、二次注入テスト セット | 現在の出力: | 3x0… 40A |
|---|---|---|---|
| 電圧出力: | 4x0… 150V | 出力正確さ: | AC出力のための≤0.1% |
| 端末相互テスト: | 利用できる | 操作: | 位置指定モード+ PCモード |
| ハイライト: | 多重チャンネルのリレー試験制度,3Phaseリレー試験制度,8Inch 3段階のリレー テスト セット |
||

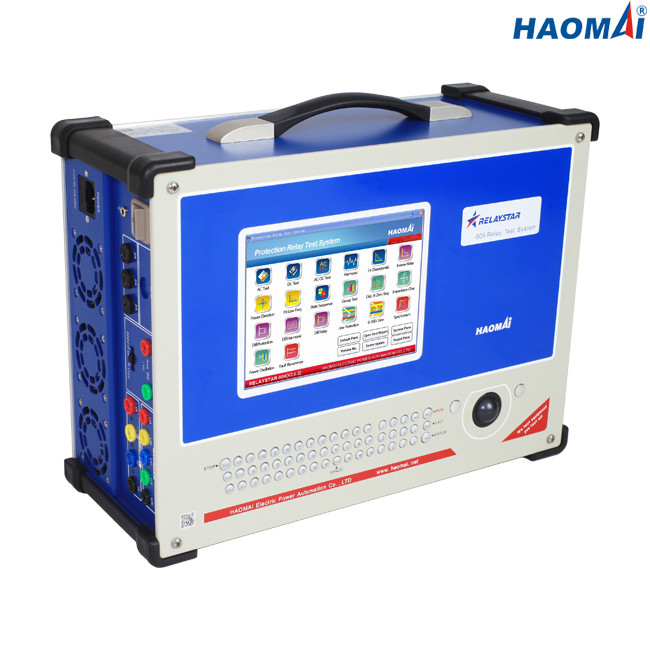

自動3-phaseリレー試験制度
モデル:RELAYSTAR-806
RELAYSTAR-806は中型および高圧パワー系統で使用されるそれらのような保護リレーの自動証明を、可能にするプログラム可能な、自動リレー試験制度である。
RELAYSTAR-806キットのすべてのハードウェア部品は3U場合で、それ含んでいる収容される:電源、インターフェイス回路、管理委員会、電圧および現在のアンプ、埋め込まれた産業PC、8インチLCDスクリーン、キーボードおよびマウス。それは局部的に作動し、外的なPCなしですべてのテストを完了できる。
RELAYSTAR-806キットはイーサネット ポートによってコンピュータ、それに関連して制御するそれを作動する。それはキットがコンピュータから届くすべての命令を解釈し、オペレーティング システムWindowsのコンピュータまたはラップトップのRELAYSTARソフトウェアを動かすことによって試験結果を送信するようにする。
PCで動くRELAYSTARソフトウェアはユーザーをに可能にする:
●すべてのタイプの欠陥のシミュレーションのためのすべての流れおよび電圧出力を、制御しなさい:特に、ひくために接続されるニュートラルが付いている配電網で作り出される欠陥。
●傾斜路またはステップ モードの出力を変えなさい。
●2つのフォールト・シミュレーション間の入出力の状態を定義しなさい。
●テストの間に変わる欠陥との複雑な進化を、模倣しなさい。
●PCに単語のフォーマットのテスト レポートを直接救いなさい。
主な特長
1) 8インチLCDスクリーンが付いている埋め込まれた産業PC
2) 制御および局部的にまたは外的なPCによって作動するため
3) 補助DCの供給と3まで現在および4電圧出力
4) 歩むか、または流れを増やことができる
5) 高精度な出力:≤0.1%
6) 接続のPCのためのイーサネット インターフェイス
7) 端末相互テストのための内部GPS
8) 高度のテストおよびデータ管理 ソフトウェア
9) 積み過ぎおよび開路のための自動保護
10) 良質、安全および信頼性
技術的なデータ
現在の発電機
| 範囲の配置 | 3-phase AC （L-N） | 3x0… 40A |
| 1段階AC （LL-LN） | 1x0… 120A | |
| DC （L-N） | 3x… ±10A | |
力
| 3-phase AC （L-N） | 40Aの3x300VA |
| 1段階AC （LL-LN） | 120Aの1x1000VA | |
| DC （L-N） | 10Aの3x120VA | |
| 正確さ | AC:±1mA （≤0.2A）、≤0.1% （0.2~40A） | |
| DC:±5mA （0~0.5A）、≤0.2% （0.5~10A） | ||
| 決断 | 1mA | |
電圧発電機
| 範囲の配置 | 4段階AC （L-N） | 4x0… 150V |
| 1段階AC （L-L） | 1x0… 300V | |
| DC （L-N） | 3x… ±160V | |
| 力 | 4段階AC （L-N） | 150Vの4x70VA |
| 1段階AC （L-L） | 300Vの1x140VA | |
| DC （L-N） | 160Vの3x80VA | |
| 正確さ | AC:±2mV （0.2~2V）、≤0.1% （2~150V） | |
| DC:±10mV （0~5V）、≤0.2% （5~160V） | ||
| 決断 | 1mV | |
補助DCの供給（電池のシミュレーターの出力）
| 電圧範囲 | 110V/220V （max.1.5A） |
| 力 | max.165VA/330VA |
二進入力
| 数 | 8 |
| 入れられた特徴 | 遊んでいる接触か潜在性なしの接触 |
| 境界の特徴 | 「0":0~6V;「1":12V~250V |
| 最高。測定の時間 | 999999.999s |
| 時間の正確さ | ±1ms |
| 時間決断 | 1ms |
二進出力
| 数 | 4 |
| タイプ | 遊んでいる接触 |
| 壊れ目容量 | 250VAC/0.5A、250VDC/0.2A |
概要の発電機
| 頻度 | 範囲:0~1200Hz |
| 正確さ:<1mhz> | |
| 決断:0.001Hz | |
| 段階 | 範囲:-360° ~+360° |
| 正確さ:0.1° | |
| 決断:0.01° | |
| 倍音 | 重ね合わせの順序:2~24回 |
| ゆがみ:≤0.5% |
電源
| わずかな入力電圧 | カスタマイズされて（AC 220V/230V/120V±10%の1段階） |
| わずかな頻度 | 50/60のHz |
| 評価される流れ | 115Vの230V/12Aの10A |
| 関係 | 標準的なACソケット（IEC 60320） |
雑多
| 重量 | 18kg （39.68 lb） |
| 次元（ハンドルなしのW X H X D、） | 405×300×164mm （15.94x11.81x6.46） |
| 関係の港 | 2つのUSB2.0港、1つのイーサネット ポート |
自動3-phaseリレー試験制度RELAYSTAR-806は軽量、テスト サイトに運ぶこと容易である。RELAYSTAR-806キットおよびすべての付属品はハンドルおよび車輪が付いているアルミ合金箱に収納される。
