多相50.27 Lbタンのデルタの電源変圧器テスト セットのキット12kV

キャパシタンスおよび誘電正接の試験制度



モデル:TDC3100

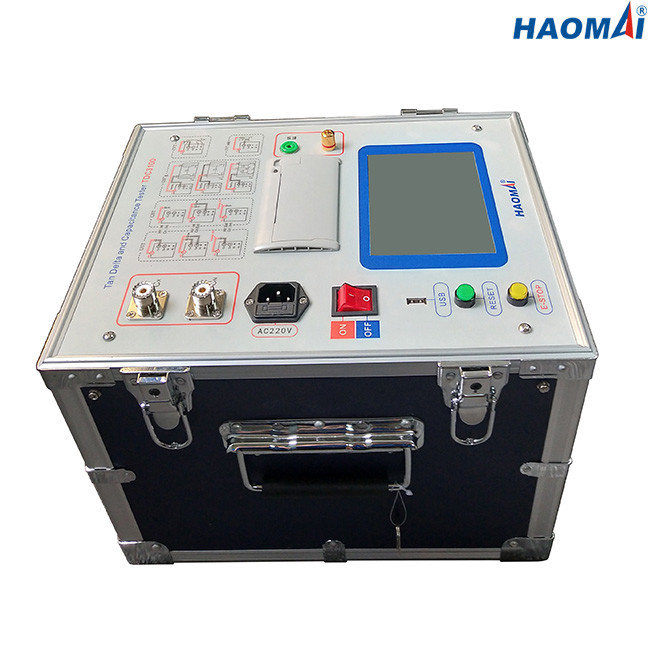

キャパシタンスおよび力/誘電正接の試験制度TDC3100の即ちC&DFテスト セットは力/誘電正接およびキャパシタンスの測定によって、高圧装置の絶縁材の状態を分析するための強力な試験制度行う。

キャパシタンスおよび力/誘電正接の試験制度TDC3100はテストの位置に運ぶことを容易にする22.8kg （50.27 lb）である。TDC3100のパネルのタッチ画面は操作をより速くもっと簡単にし。



主な特長

1）テスト標準:IEC60247

2）選択可能なテスト モード:UST、GST、GSTg

3）10のkVの絶縁材の力率/誘電正接（tan∂）の測定

4）12のkVのキャパシタンス測定60までnF

5）利用できるCVTのダランベールの収束判定法（正確さのクラス1.0または3.0とのCVTのために適した）

6）厳しい干渉または騒音条件の下のテストのための干渉の抑制回路

7）容易で、速い操作のためのタッチ画面

8）プリントアウトの試験結果のための作り付けのサーマル プリンター直接



技術的なデータ

●テスト標準:IEC60247

●内部HVの出力:0.5~12kV

出力正確さ:± （reading×1%）

決断:100V

最大出力の流れ:200mA

容量:2000VA

●自己刺激動力源:AC 0~50V/15A

●誘電正接（tgδ）の測定

測定範囲:限界無し

正確さ:± （reading×1%+0.040%）

決断:0.001%

●キャパシタンス（Cx）測定

測定範囲:15pF < Cx="">

Cx < 60nF="">

Cx < 150nF="">

Cx < 300nF="">

Cx <300nf for="" CVT="" test="">

正確さ:± （reading×1%+1.00pF）

決断:0.001pF （4有効なデジタル）

●CVTのダランベールの収束判定法（正確さのクラス1.0または3.0とのCVTのために適した）

測定範囲:10~10000

正確さ:1%

●頻度

単調:50Hzか60Hz

可変的な頻度:45Hz/55Hz、47.5Hz/52.5Hz、55Hz/65Hz、57.5Hz/62.5Hz

●試験結果の印刷のための作り付けのサーマル プリンター

●試験結果のダウンロードの貯蔵のためのUSBインターフェイス

●データ記憶:200の試験結果はテスターに貯えることができる

●電源:カスタマイズされる（AC 220V/230V/120V/127V±10%の1段階）、50Hz/60Hz

●環境条件

保管温度:-20℃~60℃

実用温度:-10℃~50℃

湿気: <90>

●雑多

ホストの次元:350 x270mx270mm （13.78x10.62x10.63。）



ホストの重量:22.8kg （50.27 lb）

●安全資格およびEMC

安全:IEC61010-1に従って設計されている

EMC:軽い産業IEC 61326



キャパシタンスおよび力/誘電正接の試験制度TDC3100 （置かれるC&DFテスト） TDC3100はであるテストの誘電正接（tgδ）、力率（PF）および変圧器、遮断器、回転機械、ケーブル、CVT等はのキャパシタンス（Cx）のための信頼できるテスト器械…
